유리섬유 강화 플라스틱 PCB 도매

홈 / 제품 / PCB / FR4 PCB

유리섬유 강화 플라스틱 PCB 공급업체

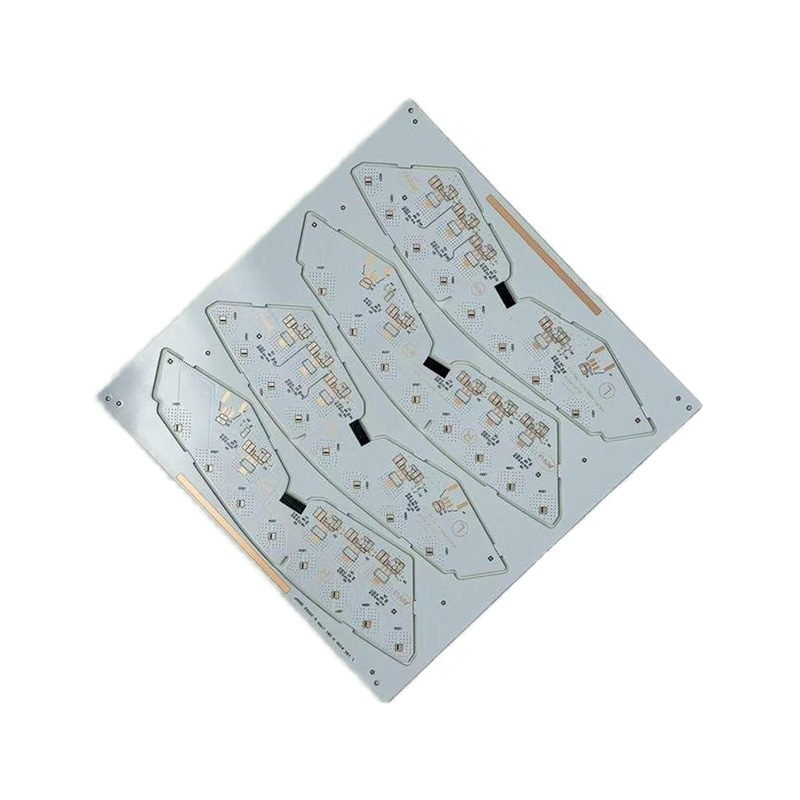

FR4 PCB 또는 유리섬유 강화 플라스틱(FR4) PCB는 현대 전자 산업에서 가장 널리 사용되는 회로 기판 유형입니다. 핵심 특징은 절연 기판으로 에폭시 수지와 유리섬유 천을 혼합한 FR-4 소재입니다. 이러한 PCB 유형은 전기 절연성이 우수하고 기계적 강도가 높으며 내열성이 뛰어나 다양한 환경에서 안정적인 작동을 보장합니다. 예를 들어, Shengyi와 같은 고급 제조업체의 FR-4 재료로 만든 일반적인 양면 OSP PCB는 표준 1.6mm 보드 두께와 36μm 마감 구리 두께를 자랑하여 구조적 안정성과 안정적인 전기 연결을 모두 보장합니다. OSP(산화 보존) 처리는 납땜된 부품에 평평하고 납땜 가능성이 높은 구리 표면을 제공하여 후속 리플로우 납땜에 이상적입니다. 따라서 균형 잡힌 성능과 비용 효율성을 갖춘 FR4 PCB는 산업 제어 장비, 자동차 전자 시스템, 스마트 가전 제품 및 가전 제품을 포함한 광범위한 응용 분야에서 널리 사용되므로 회로 기능을 수행하기 위한 고전적이고 신뢰할 수 있는 선택입니다.

소개

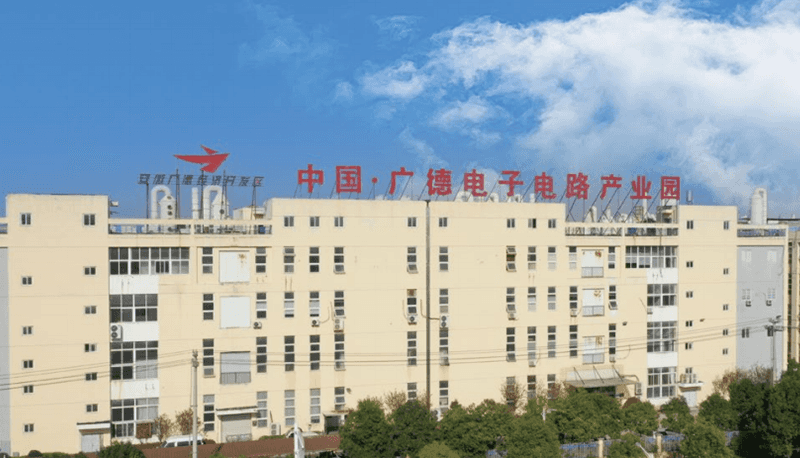

Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
안후이 홍신 전자 기술 유한회사는 중국 유리섬유 강화 플라스틱 PCB 공급업체 및 유리섬유 강화 플라스틱 PCB 공장 도매중국 안후이성 광더 경제개발구 중국 PCB 산업단지에 위치해 있습니다. 2013년 10월에 설립된 저희 공장은 20,000제곱미터를 차지하며 110명의 직원을 고용하고 있으며, 그중 7명 이상의 전문 엔지니어가 15년 이상의 경험을 보유하고 있습니다. 회사의 PCB 제품은 1~32층 기판, 고Tg 기판, 두꺼운 구리 기판, 리지드-플렉스 기판, 고주파 기판, 하이브리드 유전체 적층 기판, 매립 비아 기판, 금속 기반 기판, 무할로겐 기판을 포함합니다. 고정밀 PCB 신속 시제품 제작이 가능하며, 단면 및 양면 기판 대량 주문은 6~7일, 4~8층 기판은 9~20일, 10~16층 기판은 20~25일, 16~32층 기판은 25~45일, HDI 기판은 25일 이내에 납품되며, 양면 시제품은 24시간 이내에 납품 가능합니다. 저희는 글로벌 고객에게 고품질 제품과 전문 서비스를 제공하기 위해 노력하고 있으며, 대량 및 소량 생산 모두 가능합니다. 제품의 표면 처리 공정이 완벽합니다. 기판 재료 유형은 FR-1, 22F, CEM-1, CEM-3, FR-4(고Tg, 무할로겐 등 포함), 고주파 기판, 금속 기판을 포함합니다. 모든 제품 유형은 ISO9001, ISO14001, ISO45001, IATF16949 국제 품질 관리 시스템 인증 및 UL 안전 인증을 통과했습니다. 저희 판매 네트워크는 내륙 지역에서 동남아시아, 유럽, 미국까지 확장되어 있습니다. 치열한 시장 경쟁 속에서 저희는 항상 고객으로부터 높은 평가를 받아왔습니다.
명예 인증서
  • NQA

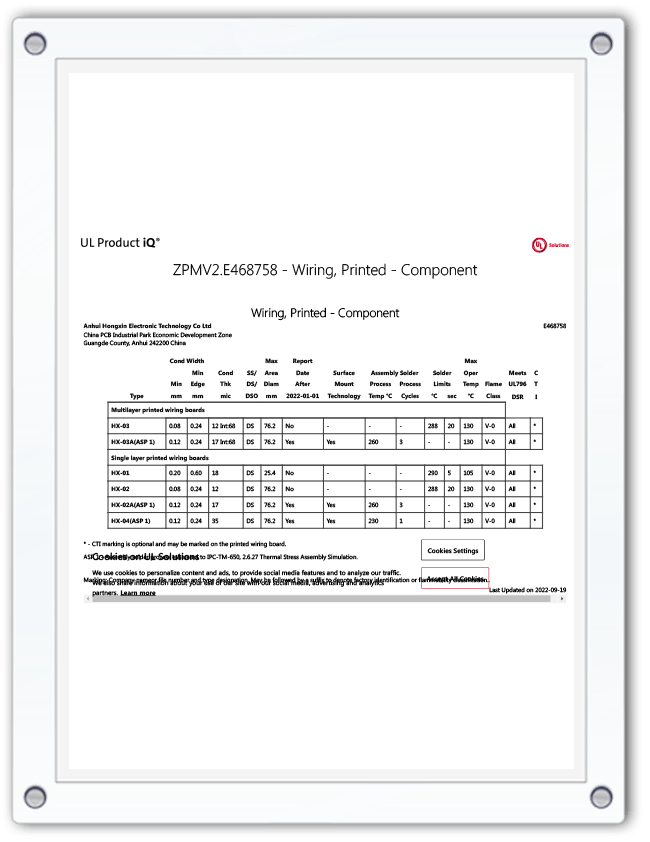

  • UL 인증서
  • 제품 인증
  • 제품 인증
뉴스
  • 6 레이어 PCB 스택업, Quick Turn Fab, 솔더 마스크 및 문제 해결

    믿을 수 있는 사람이 필요할 때 6 레이어 PCB 스택업 예 와 결합 빠른 회전 PCB 팹 서비스를 제공하려면 설계에서 대칭성, 제어된 임피던스 및 견고성이 균형을 이루어야 합니다. PCB의 솔더 마스크 신청. 프로토타입이 실패하면 PCB 문제를 해결하는 방법 솔더 마스크의 육안 검사와 평면 간 단락 측정부터 시작하여 문제를 빠르게 해결하면 디버그 시간이 몇 시간 절약됩니다. 이 기사에서는 현장에서 입증된 ...

    더 보기
  • PCB 설계란 무엇입니까? 기본 사항, 단계, 스택업 및 문제 해결 팁

    PCB 설계란 무엇입니까? PCB 설계는 전자 회로 회로도를 제조 가능한 물리적 보드 레이아웃으로 변환하는 프로세스입니다. 설계자는 각 구성 요소의 위치, 구리 트레이스가 구성 요소를 연결하는 방법, 보드에 필요한 레이어 수, 제작사가 충족해야 하는 재료 및 허용 오차를 지정합니다. 출력은 자동화된 제조 장비를 구동하는 업계 표준 형식인 Gerber 파일 세트입니다. 완성된 PCB는 영구적으로 만들어진 배선도 그 이상입니다. 기계...

    더 보기
  • PCB 수리 안내서: 5가지 일반적인 결함, 테스트 및 수정 방법

    가장 일반적인 5가지 PCB 수리 인쇄 회로 기판 오류는 예측 가능한 패턴을 따릅니다. 보드가 소비자 전자제품, 산업 제어 또는 자동차 시스템에서 만들어지는 것과 관계없이 동일한 범주의 손상이 현장 오류의 대부분을 차지합니다. 이러한 실패 모드를 이해하는 것은 효과적인 PCB 수리 작업 흐름의 출발점입니다. 1. 콜드 솔더 조인트 콜드 조인트는 패드 및 부품 리드와의 적절한 금속 결합을 달성하기 전에 납땜이 응고될 때 ...

    더 보기
FR4 PCB 업계 지식

고온 환경에 높은 Tg FR4가 필수적인 이유: 열 신뢰성의 주요 차이점

PCB 기판의 유리 전이 온도(Tg) 이해

인쇄 회로 기판의 세계에서 "Tg" 또는 유리 전이 온도는 중요한 임계값입니다. 표준의 경우 FR4 PCB , Tg는 기본 수지가 단단한 "유리질" 상태에서 보다 유연한 "고무질" 상태로 변하는 온도를 나타냅니다. 이 온도를 초과하면 재료의 기계적, 전기적 특성이 급격히 저하됩니다.

  • 치수 안정성: High-Tg 재료는 열 하에서도 구조적 완전성을 더 잘 유지합니다. 표준 FR4는 가열되면 Z축에서 과도하게 팽창할 수 있으며, 이로 인해 구리 도금 관통 구멍(PTH)에 응력이 가해 파손될 수 있습니다.
  • 박리 저항: High-Tg 보드는 집중적인 납땜 공정(예: 무연 리플로우) 또는 고열 작동 환경에서 박리에 대한 탁월한 저항성을 제공합니다.
  • 내화학성 및 내습성: High-Tg 수지는 일반적으로 수분 흡수율이 낮고 내화학성이 우수하여 회로의 장기적인 신뢰성을 더욱 향상시킵니다.

안휘홍신전자기술유한회사 Guangde의 중국 PCB 산업 단지에 전략적으로 위치한 는 2013년부터 열 신뢰성에 대한 수요 증가를 인식했습니다. 20,000m2의 고급 제조 공간을 갖춘 당사의 전문 엔지니어링 팀은 15년 이상의 경험을 갖춘 전문가들로 구성되어 있으며 Tg가 높은 보드와 복잡한 다층 구조(최대 32층)의 생산을 전문으로 합니다. 우리는 고성능 FR4 제품이 자동차, 산업 및 통신 부문의 엄격한 요구 사항을 충족하도록 보장합니다.

매개변수 비교: 표준 FR4와 High-Tg FR4

표준 물질과 높은 Tg 물질 사이의 선택은 작동 온도와 조립 공정의 복잡성에 따라 결정되는 경우가 많습니다. 다음은 일반적인 성능 벤치마크입니다.

재산 표준 FR4 High-Tg FR4 신뢰성에 미치는 영향
Tg 값(DSC) 130°C - 140°C 170°C - 180°C 연화 전 내열성 향상
T260 / T288 (박리 시간) 낮음~보통 훌륭함(>60분) 손상 없이 여러 리플로우 사이클을 견뎌냅니다.
CTE(Z축 확장) ~3.5% - 4.2% ~2.2% - 2.8% 열 사이클 중 비아 균열 위험 감소
Td(분해 온도) ~310°C ~340°C 수지의 탄화를 방지합니다.
적합한 공정 납 기반 납땜 무연/고열 작동 최신 RoHS 준수에 필요

자주 묻는 질문(FAQ)

Q1: 언제 표준 FR4 대신 안휘홍신전자기술유한회사의 High-Tg FR4를 선택해야 합니까?

제품이 온도가 110°C를 초과하는 환경에서 작동하거나 어셈블리에 다중 주기 무연 리플로우 솔더링이 필요한 경우 High-Tg가 필수적입니다. 안휘홍신전자기술유한회사 ISO9001 및 IATF16949 표준을 통과하는 다양한 고Tg FR4 옵션을 제공하여 치열한 시장 경쟁 속에서 고전력 또는 자동차 전자 장치가 안정적으로 유지되도록 보장합니다.

Q2: 안휘홍신전자기술유한회사는 High-Tg FR4 PCB에 대한 신속한 프로토타이핑을 제공합니까?

예. 우리는 고정밀 쾌속 프로토타이핑을 전문으로 하고 있습니다. 안휘홍신전자기술유한회사 양면 프로토타입을 24시간 내에 신속하게 납품할 수 있습니다. 복잡한 다층 고Tg 보드(4~8층)의 경우에도 9~20일 이내에 대량 배송을 제공하므로 유럽과 미국의 글로벌 고객이 열 안전을 희생하지 않고 제품 개발 주기를 가속화할 수 있습니다.

Q3: Anhui Hongxin Electronic Technology Co., Ltd.에서 생산한 FR4 보드의 안전과 품질을 보장하는 인증은 무엇입니까?

품질과 안전은 타협할 수 없습니다. 안휘홍신전자기술유한회사 무할로겐 및 고Tg FR4 보드를 포함한 당사의 모든 PCB 제품은 UL 안전 인증은 물론 ISO14001 및 ISO45001 국제 관리 시스템을 통과했습니다. 이 포괄적인 인증 제품군은 당사 제품이 신뢰할 수 있을 뿐만 아니라 환경을 준수하고 전 세계 유통에 안전함을 보장합니다.
