다층 PCB 스택업 설계에서 신호 무결성, 전력 분배 및 임피던스 균형 조정
과학적인 스택업 설계의 중요성
고속 전자 설계에서는 레이어 구성이 다층 PCB 전기적 성능의 기초입니다. 과학적 스택업은 단순히 흔적을 정리하는 것 이상의 역할을 합니다. 이는 EMI(전자기 간섭)에 대한 기본 방어 역할을 하며 안정적인 전력 공급을 보장합니다.
- 신호 반환 경로 관리: 신호 레이어를 솔리드 접지면(GND)에 인접하게 배치하여 가능한 가장 짧은 반환 경로를 보장합니다. 이는 루프 인덕턴스를 줄이고 EMI 방사를 크게 낮춥니다.
- 임피던스 제어: 유전체 재료(프리프레그 및 코어)의 두께와 트레이스 폭을 정밀하게 제어하면 고속 데이터 전송에 중요한 일관된 특성 임피던스(예: 50Ω 단일 종단 또는 100Ω 차동)가 가능합니다.
- 전력 분리: 전원(VCC)과 접지면을 근접하게 배치하면 평면 커패시턴스가 생성되어 고주파 잡음을 필터링하고 PDN(전력 전달 네트워크)을 안정화하는 데 도움이 됩니다.

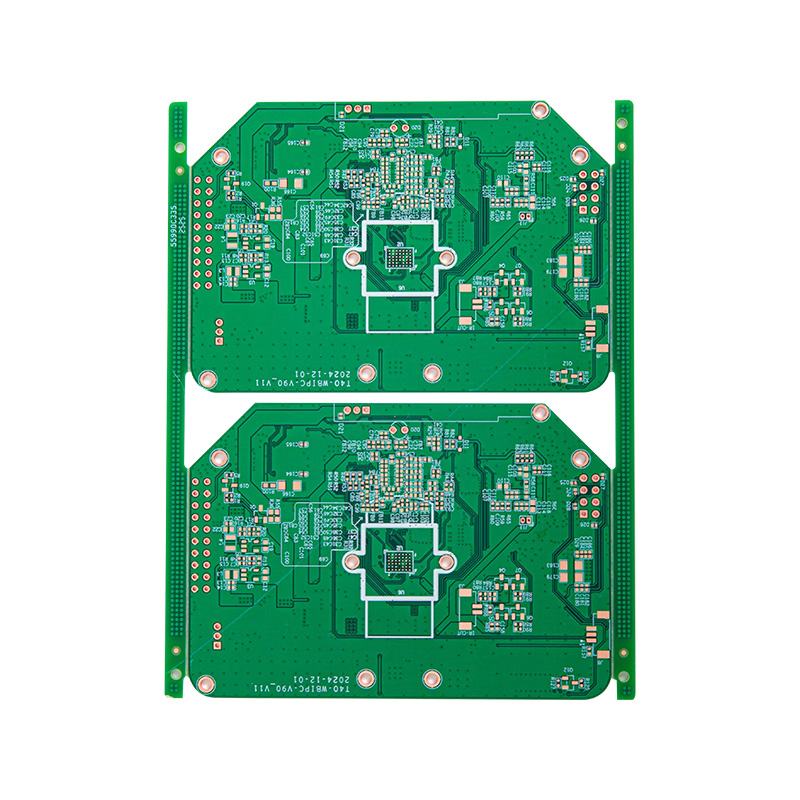

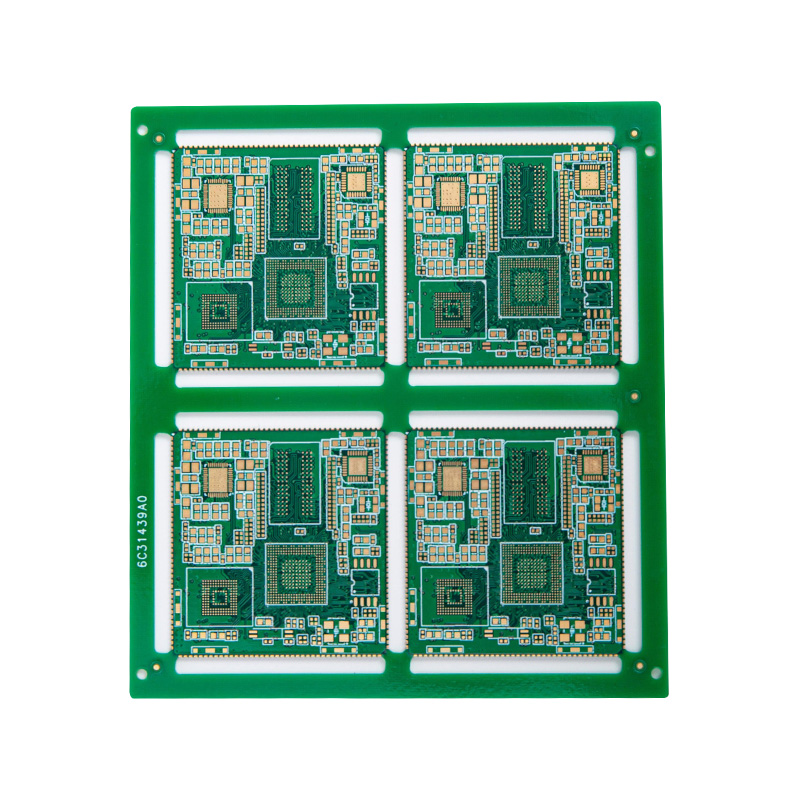

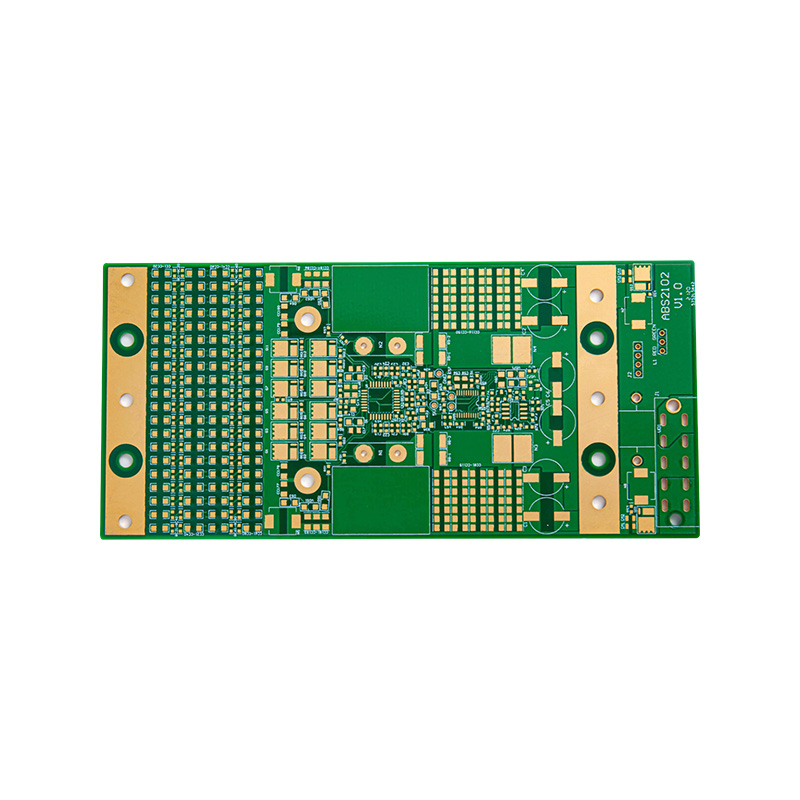

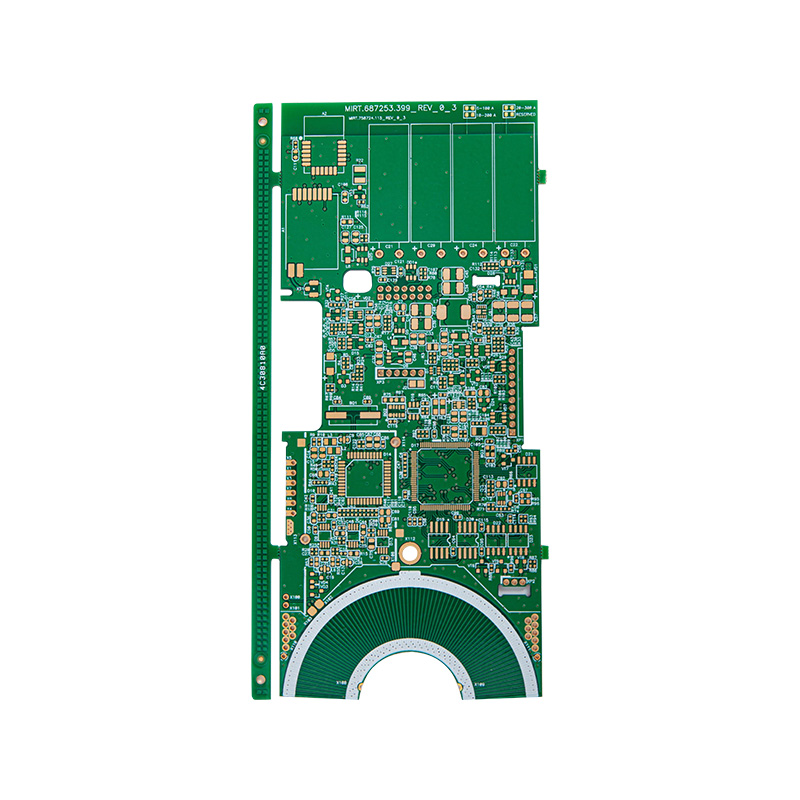

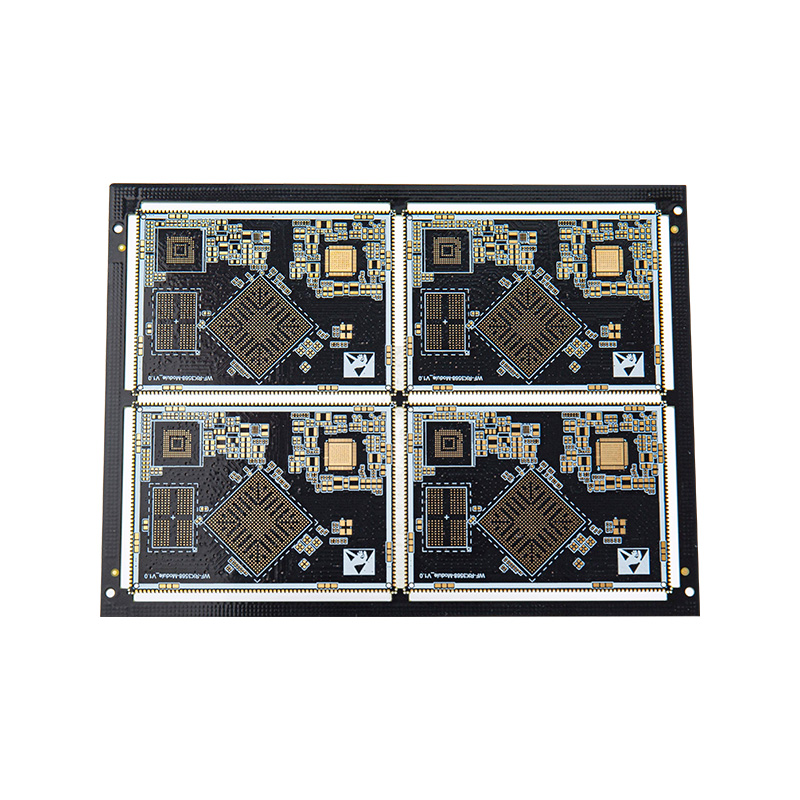

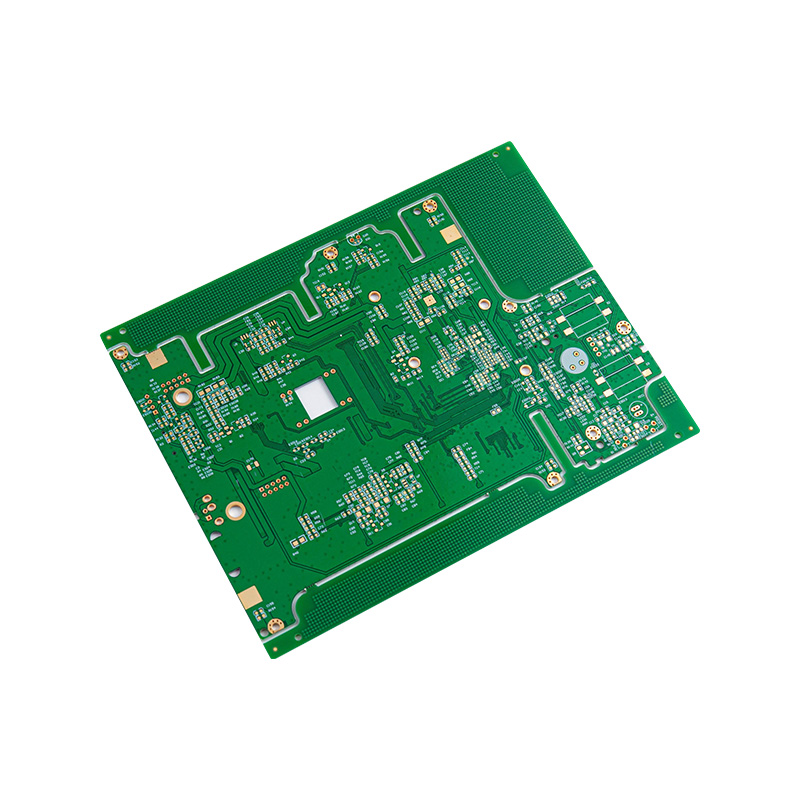

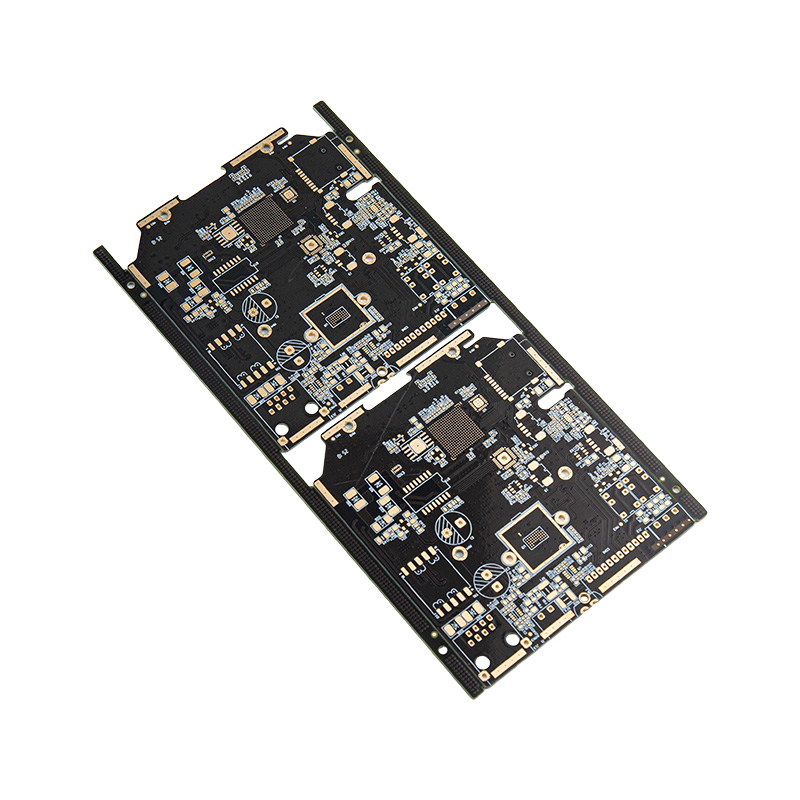

안휘홍신전자기술유한회사 , Guangde의 중국 PCB 산업 단지에 위치한 는 복잡한 다층 프로젝트에 10년 이상의 전문 지식을 제공합니다. 우리 시설은 20,000 평방미터에 달하며 15년 이상의 경험을 가진 전문 엔지니어 팀에 의해 관리됩니다. 우리는 가장 까다로운 스택업 요구 사항을 충족하기 위해 고 Tg FR-4, 고주파 라미네이트 및 하이브리드 유전체 구조와 같은 고급 재료를 활용하여 1~32레이어의 보드 생산을 전문으로 합니다.
기술 매개변수 비교: 표준 및 고성능 다층 PCB
비용과 성능의 균형을 맞추려면 올바른 매개변수를 선택하는 것이 필수적입니다. 다음은 당사 엔지니어링 팀이 처리하는 일반적인 사양을 비교한 것입니다.
| 특징 | 표준 다층 PCB | 고정밀 다층막(Hongxin) | 디자인 이점 |
| 레이어 수 | 4 - 8개의 층 | 최대 32개 레이어 | 초고밀도 라우팅 지원 |
| 임피던스 공차 | ±10% | ±5%(엄격한 제어) | 고속 I/O를 위한 신호 무결성 보장 |
| 최소 유전체 두께 | 400만 | 250만 | PDN을 위한 더욱 강력한 용량 결합 |
| 기술을 통해 | 스루홀만 해당 | 블라인드 및 매립 비아 / HDI | 기생 용량을 줄이고 공간을 절약합니다. |
| 등록 정확도 | ±300만 | ±1.5mil | 다층 수에서 층간 정렬 불량을 방지합니다. |
자주 묻는 질문(FAQ)
Q1: 안휘홍신전자기술유한회사는 복잡한 다층 설계를 위한 신속한 프로토타이핑을 어떻게 지원합니까?
우리는 시장 출시 시기가 중요하다는 것을 알고 있습니다. 안휘홍신전자기술유한회사 고정밀 쾌속 프로토타이핑 서비스를 제공합니다. 우리는 9~20일 이내에 4~8 레이어 보드를 제공할 수 있으며, 매우 복잡한 16~32 레이어 보드의 경우에도 25~45일의 효율적인 기간을 유지합니다. ISO9001 및 IATF16949 인증을 바탕으로 간소화된 설계부터 생산까지의 워크플로를 통해 속도가 품질을 저하시키지 않도록 보장합니다.
Q2: 안휘홍신전자기술유한회사는 고주파 또는 고온 응용 분야에 어떤 재료를 사용합니까?
우리의 재료 재고는 다양한 산업 요구에 맞게 광범위합니다. 안휘홍신전자기술유한회사 FR-4(높은 Tg 및 할로겐 프리), RF 애플리케이션용 고주파 라미네이트, 열 관리용 금속 기판을 포함한 기본 재료를 활용합니다. 우리는 또한 고객이 단일 스택에 다양한 재료를 결합하여 비용과 고주파수 성능을 모두 최적화할 수 있는 하이브리드 유전체 적층 보드를 제공합니다.
Q3: Anhui Hongxin Electronic Technology Co., Ltd.는 소규모 배치와 대규모 글로벌 주문을 모두 처리할 수 있습니까?
예. 20,000m2 규모의 공장과 110명의 전담 직원을 보유하고 있으며, 안휘홍신전자기술유한회사 소규모 R&D 배치와 대규모 생산 수량을 모두 제공할 수 있는 다재다능한 역량을 갖추고 있습니다. 당사의 판매 네트워크는 이미 동남아시아, 유럽 및 미국 전역으로 확장되어 있으며, UL 안전 인증과 글로벌 시장에서 높은 평가를 받고 있는 전문 서비스에 대한 헌신을 바탕으로 하고 있습니다.
