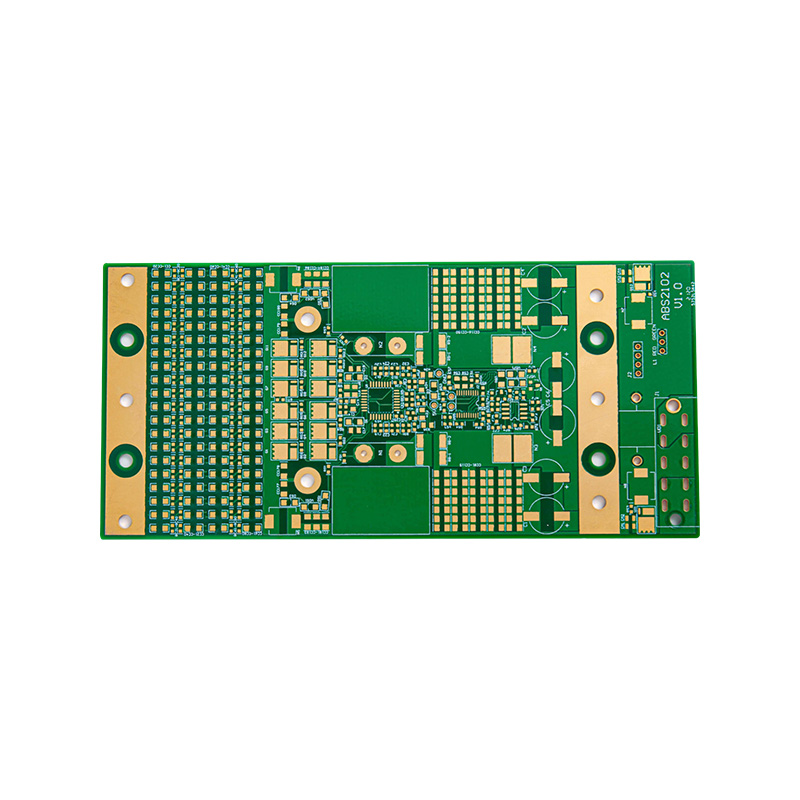

4층 양면 녹색화 금판

고정밀 라미네이팅 기술과 업계 표준의 밝은 녹색 솔더 마스크 층과 금도금 처리를 결합한 4층 양면 녹색 금판은 4층 회로 레이아웃에서 신호층과 전력층의 분리 설계를 실현하여 전자기 간섭을 효과적으로 줄입니다. 금도금 표층의 두께는 0.1~0.2μm 이내로 정밀하게 제어되며 접촉 저항이 낮고 내마모성이 우수합니다. 무연 및 무할로겐 공정은 H 환경 표준을 완전히 준수합니다. 동시에 가장자리는 CNC 정밀 절단 기술을 채택하여 분해 후 버가 발생하지 않고 치수 정확도가 높아 자동화된 생산 라인의 배치 조립에 적합합니다. 산업 자동화 제어 마더보드, 고급 자동차 전자 모듈, 정밀 테스트 장비 회로, 5G 통신 단말 장비 등에 적용 가능하며 복잡한 회로의 적응성, 환경 내성 및 환경 적합성을 고려한 고성능 PCB 솔루션입니다.

문의하기
  • 사양
  • 홍신 소개
  • 문의하기

소재

FR-4, 알루미늄 기반, 세라믹, 금속, 구리 기반, 고주파수, Rigid-Flex 결합, 할로겐 프리

보드 두께

0.3 - 6mm

구리 두께

0.5온스 - 5온스

레이어 수

1~32층

원산지

안후이, 중국

표면 처리

일반 주석 도금, 무연 주석 도금, OSP, 니켈/금 도금, 블루 테이프, 은 도금, 주석 도금

최소 구멍 직경

0.25mm

최소 선폭

3밀(0.075mm)

최소 줄 간격

0.075mm

보드 두께와 구멍 직경의 비율

10:25

안후이 홍신 전자 기술 유한회사는 중국 안후이성 광더 경제개발구 중국 PCB 산업단지에 위치하고 있습니다. 2013년 10월에 설립된 당사 공장은 20,000제곱미터의 면적을 차지하며, 110명의 직원을 고용하고 있으며, 그중 7명 이상의 전문 엔지니어가 15년 이상의 경험을 보유하고 있습니다. 회사의 PCB 제품으로는 1~32층 기판, 고Tg 기판, 두꺼운 동박 기판, 경연성 기판, 고주파 기판, 하이브리드 유전체 적층 기판, 매립 비아 기판, 금속 베이스 기판, 무할로겐 기판이 있습니다. 고정밀 PCB 신속 시제품 제작이 가능하며, 단면 및 양면 기판 대량 주문은 6~7일, 4~8층 기판은 9~20일, 10~16층 기판은 20~25일, 16~32층 기판은 25~45일, HDI 기판은 25일 이내에 납품되며, 양면 시제품은 24시간 이내에 납품 가능합니다. 당사는 글로벌 고객에게 고품질 제품과 전문 서비스를 제공하기 위해 노력하고 있으며, 대량 및 소량 주문을 모두 처리할 수 있는 능력을 갖추고 있습니다. 제품의 표면 처리 공정이 완벽합니다. 기재 유형으로는 FR-1, 22F, CEM-1, CEM-3, FR-4(고Tg, 무할로겐 등), 고주파 기판, 금속 기판이 있습니다. 모든 제품 유형은 ISO9001, ISO14001, ISO45001, IATF16949 국제 품질 경영 시스템 인증과 UL 안전 인증을 통과했습니다. 당사의 판매 네트워크는 내륙 지역에서 동남아시아, 유럽, 미주까지 확장되어 있습니다. 치열한 시장 경쟁 속에서도 당사는 항상 고객으로부터 높은 평가를 받아왔습니다.
