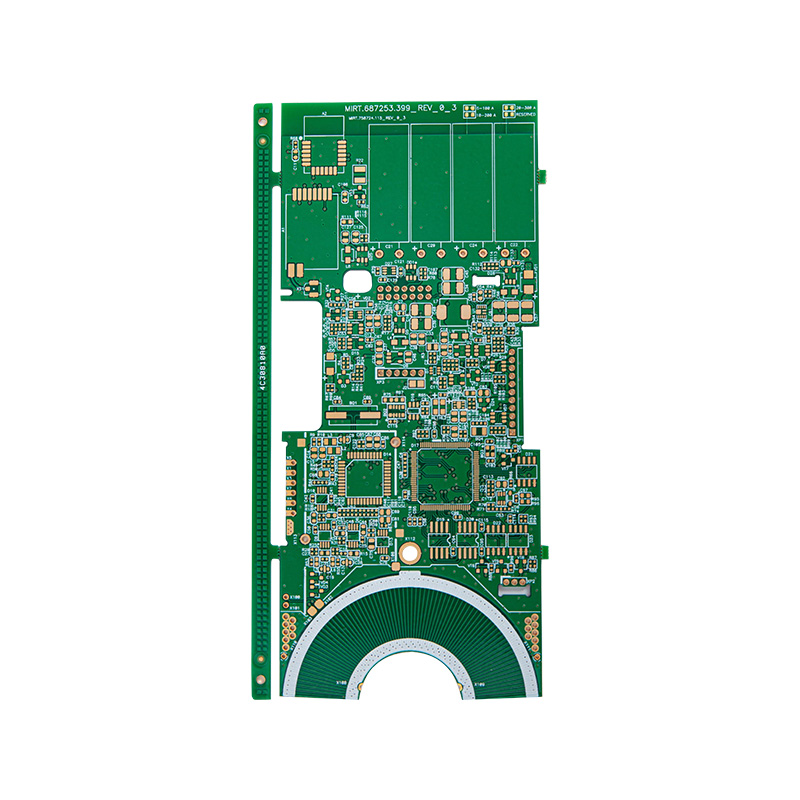

4층 양면 녹색 OSP 보드

신뢰성이 높은 FR-4 기본 재료와 환경 친화적인 OSP 표면 처리를 사용하는 4층 양면 녹색 OSP 보드인 녹색 솔더 마스크 층은 PCB 산업의 대량 생산에 대한 시각적 표준을 준수합니다. 자동 생산 라인의 납땜 및 검사 공정에 원활하게 적응하여 배치 생산의 생산 효율성을 크게 향상시킬 수 있습니다. OSP 공정으로 형성된 유기 보호막은 고온 저항과 강한 산화 저항을 가지며 용접 단락 위험을 정확하게 방지할 수 있으며 4층 최적화 레이어링 설계로 전원 및 신호 라인의 효율적인 분리를 실현하고 신호 혼선을 효과적으로 줄이며 중속 및 고속 회로의 안정적인 전송을 보장합니다. 이 제품은 보드 두께, 구리 두께 및 미세 라인 사양의 유연한 사용자 정의를 지원하고 다양한 패키징 프로세스와 호환되며 엄격한 환경 신뢰성 테스트를 거쳤으며 산업 제어, 가전 제품, 보안 장비 등의 대량 생산 시나리오에 적합합니다. 높은 비용 성능, 안정적인 성능 및 환경 준수를 결합한 고품질 PCB 솔루션입니다.

문의하기
  • 사양
  • 홍신 소개
  • 문의하기

소재

FR-4, 알루미늄 기반, 세라믹, 금속, 구리 기반, 고주파수, Rigid-Flex 결합, 할로겐 프리

보드 두께

0.3 - 6mm

구리 두께

0.5온스 - 5온스

레이어 수

1~32층

원산지

안후이, 중국

표면 처리

일반 주석 도금, 무연 주석 도금, OSP, 니켈/금 도금, 블루 테이프, 은 도금, 주석 도금

최소 구멍 직경

0.25mm

최소 선폭

3밀(0.075mm)

최소 줄 간격

0.075mm

보드 두께와 구멍 직경의 비율

10:6

안후이 홍신 전자 기술 유한회사는 중국 안후이성 광더 경제개발구 중국 PCB 산업단지에 위치하고 있습니다. 2013년 10월에 설립된 당사 공장은 20,000제곱미터의 면적을 차지하며, 110명의 직원을 고용하고 있으며, 그중 7명 이상의 전문 엔지니어가 15년 이상의 경험을 보유하고 있습니다. 회사의 PCB 제품으로는 1~32층 기판, 고Tg 기판, 두꺼운 동박 기판, 경연성 기판, 고주파 기판, 하이브리드 유전체 적층 기판, 매립 비아 기판, 금속 베이스 기판, 무할로겐 기판이 있습니다. 고정밀 PCB 신속 시제품 제작이 가능하며, 단면 및 양면 기판 대량 주문은 6~7일, 4~8층 기판은 9~20일, 10~16층 기판은 20~25일, 16~32층 기판은 25~45일, HDI 기판은 25일 이내에 납품되며, 양면 시제품은 24시간 이내에 납품 가능합니다. 당사는 글로벌 고객에게 고품질 제품과 전문 서비스를 제공하기 위해 노력하고 있으며, 대량 및 소량 주문을 모두 처리할 수 있는 능력을 갖추고 있습니다. 제품의 표면 처리 공정이 완벽합니다. 기재 유형으로는 FR-1, 22F, CEM-1, CEM-3, FR-4(고Tg, 무할로겐 등), 고주파 기판, 금속 기판이 있습니다. 모든 제품 유형은 ISO9001, ISO14001, ISO45001, IATF16949 국제 품질 경영 시스템 인증과 UL 안전 인증을 통과했습니다. 당사의 판매 네트워크는 내륙 지역에서 동남아시아, 유럽, 미주까지 확장되어 있습니다. 치열한 시장 경쟁 속에서도 당사는 항상 고객으로부터 높은 평가를 받아왔습니다.
소개
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
안후이 홍신 전자 기술 유한회사는 중국 4층 양면 녹색 OSP 보드 공급업체도매 4층 양면 녹색 OSP 보드 공장입니다. 중국 안후이성 광더 경제개발구 중국 PCB 산업단지에 위치하고 있습니다. 2013년 10월에 설립된 당사 공장은 8,413제곱미터의 면적을 차지하며, 110명의 직원을 고용하고 있으며, 그중 7명 이상의 전문 엔지니어가 15년 이상의 경험을 보유하고 있습니다. 회사의 PCB 제품으로는 1~32층 기판, 고Tg 기판, 두꺼운 동박 기판, 경연성 기판, 고주파 기판, 하이브리드 유전체 적층 기판, 매립 비아 기판, 금속 베이스 기판, 무할로겐 기판이 있습니다. 고정밀 PCB 신속 시제품 제작이 가능하며, 단면 및 양면 기판 대량 주문은 6~7일, 4~8층 기판은 9~20일, 10~16층 기판은 20~25일, 16~32층 기판은 25~45일, HDI 기판은 25일 이내에 납품되며, 양면 시제품은 24시간 이내에 납품 가능합니다. 당사는 글로벌 고객에게 고품질 제품과 전문 서비스를 제공하기 위해 노력하고 있으며, 대량 및 소량 주문을 모두 처리할 수 있는 능력을 갖추고 있습니다. 제품의 표면 처리 공정이 완벽합니다. 기재 유형으로는 FR-1, 22F, CEM-1, CEM-3, FR-4(고Tg, 무할로겐 등), 고주파 기판, 금속 기판이 있습니다. 모든 제품 유형은 ISO9001, ISO14001, ISO45001, IATF16949 국제 품질 경영 시스템 인증과 UL 안전 인증을 통과했습니다. 당사의 판매 네트워크는 내륙 지역에서 동남아시아, 유럽, 미주까지 확장되어 있습니다. 치열한 시장 경쟁 속에서도 당사는 항상 고객으로부터 높은 평가를 받아왔습니다.
