두꺼운 구리 PCB 제조업체

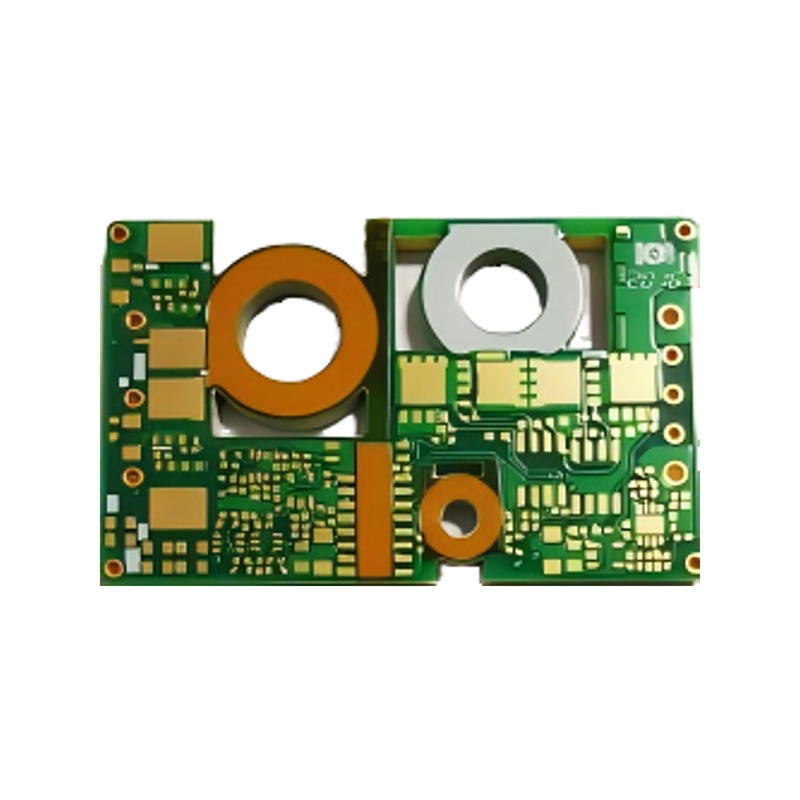

두꺼운 구리 PCB는 구리 호일 두께를 3온스 이상(최대 20온스)으로 크게 늘리는 특수 공정을 사용하여 제작된 인쇄 회로 기판입니다. 이들의 핵심 특징은 고전류를 전달하고 열을 효율적으로 발산하는 탁월한 능력에 있습니다. 이를 통해 고전력 밀도 설계의 엄격한 요구 사항을 충족하고 1~32층의 유연한 스택업 구조를 통해 복잡한 회로를 통합할 수 있습니다. 이 보드는 탁월한 기계적 안정성, 다양한 두께(0.3~6mm)를 제공하고 최대 10:1의 종횡비로 드릴링 공정을 지원하여 열악한 전기 환경에서도 신뢰성을 보장합니다. 결과적으로 두꺼운 구리 PCB는 고전력 전원 공급 장치, 자동차 제어 시스템, 산업용 전력 장비 및 신에너지 변환 시스템에 선호되는 솔루션이 되어 고에너지 소비 전자 장치에 대한 견고한 지원을 제공합니다.

소개
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
안후이 홍신 전자 기술 유한회사는 중국 두꺼운 구리 PCB 제조업체 주문형 두꺼운 구리 PCB 회사중국 안후이성 광더 경제개발구 중국 PCB 산업단지에 위치해 있습니다. 2013년 10월에 설립된 저희 공장은 20,000제곱미터를 차지하며 110명의 직원을 고용하고 있으며, 그중 7명 이상의 전문 엔지니어가 15년 이상의 경험을 보유하고 있습니다. 회사의 PCB 제품은 1~32층 기판, 고Tg 기판, 두꺼운 구리 기판, 리지드-플렉스 기판, 고주파 기판, 하이브리드 유전체 적층 기판, 매립 비아 기판, 금속 기반 기판, 무할로겐 기판을 포함합니다. 고정밀 PCB 신속 시제품 제작이 가능하며, 단면 및 양면 기판 대량 주문은 6~7일, 4~8층 기판은 9~20일, 10~16층 기판은 20~25일, 16~32층 기판은 25~45일, HDI 기판은 25일 이내에 납품되며, 양면 시제품은 24시간 이내에 납품 가능합니다. 저희는 글로벌 고객에게 고품질 제품과 전문 서비스를 제공하기 위해 노력하고 있으며, 대량 및 소량 생산 모두 가능합니다. 제품의 표면 처리 공정이 완벽합니다. 기판 재료 유형은 FR-1, 22F, CEM-1, CEM-3, FR-4(고Tg, 무할로겐 등 포함), 고주파 기판, 금속 기판을 포함합니다. 모든 제품 유형은 ISO9001, ISO14001, ISO45001, IATF16949 국제 품질 관리 시스템 인증 및 UL 안전 인증을 통과했습니다. 저희 판매 네트워크는 내륙 지역에서 동남아시아, 유럽, 미국까지 확장되어 있습니다. 치열한 시장 경쟁 속에서 저희는 항상 고객으로부터 높은 평가를 받아왔습니다.
명예 인증서
  • NQA
  • UL 인증서
  • 제품 인증
  • 제품 인증
뉴스
  • 무엇입니까? PCB 제조? PCB 제조 — 인쇄 회로 기판 제조 — 거의 모든 현대 장치의 전자 부품을 기계적으로 지지하고 전기적으로 연결하는 강성 또는 유연성 기판을 생산하는 산업 공정입니다. 스마트폰과 노트북부터 산업용 컨트롤러와 의료 기기에 이르기까지 PCB는 전자 시스템이 구축되는 기본 플랫폼입니다. PCB는 비전도성 기판(가장 일반적으로 FR4(유리 강화 ...

    더 보기
  • PCB 조립 (흔히 PCBA로 약칭함)은 전자 부품(저항기, 커패시터, IC, 커넥터)으로 인쇄 회로 기판을 채우고 납땜하여 기능적인 회로를 만드는 프로세스입니다. PCB라고도 불리는 베어 보드 자체는 구리 흔적이 에칭된 기판일 뿐입니다. 조립, 납땜 및 테스트가 완료된 후에만 작동 장치가 됩니다. PCB vs PCBA: 차이점 이해 "PCB"와 "PCBA"라는 용어는 종종 같은 의미로 사용되지...

    더 보기
  • 무엇입니까? PCB 그리고 어떻게 작동하나요? A 인쇄회로기판(PCB) 절연 재료 층에 식각되거나 증착된 전도성 구리 트레이스, 패드 및 비아를 사용하여 전자 부품을 기계적으로 지지하고 전기적으로 연결하는 평평하고 단단하거나 유연한 기판입니다. 스마트폰부터 산업용 컨트롤러, 의료 기기에 이르기까지 모든 전자 장치는 구성 요소가 PCB로 상호 연결되어 있기 때문에 작동합니다. PCB 작동 방식...

    더 보기
두꺼운 구리 PCB 업계 지식

두꺼운 구리 PCB가 고급 전자 응용 분야의 핵심 구성 요소인 이유는 무엇입니까?

인쇄회로기판(PCB)의 세계에서는 두꺼운 구리 PCB 고출력 애플리케이션을 위한 필수 소재로 빠르게 자리잡고 있습니다. 이러한 특수 보드는 고전류를 처리하고 뛰어난 방열 기능을 제공하도록 설계되어 자동차, 통신, 산업 제어 시스템과 같은 산업에 이상적입니다.

두꺼운 구리 PCB의 기본 이해

두꺼운 구리 PCB는 일반적으로 3oz/ft²에서 10oz/ft²(또는 그 이상) 범위의 증가된 구리 두께로 인해 표준 PCB와 구별됩니다. 구리 함량이 향상되면서 이러한 보드는 훨씬 더 높은 전류를 처리하고 열을 더 효과적으로 발산할 수 있습니다. 전자 시스템이 더욱 소형화되고 강력해짐에 따라 강력한 열 관리 솔루션에 대한 필요성으로 인해 두꺼운 구리 PCB에 대한 수요가 증가했습니다. 이러한 보드는 더 높은 전기 전도성을 촉진할 뿐만 아니라 설치된 장치의 전반적인 신뢰성과 성능도 향상시킵니다.

두꺼운 구리 PCB의 응용 및 이점

두꺼운 구리 PCB는 고전류 및 열 관리가 중요한 애플리케이션에 사용됩니다. 주요 애플리케이션 중 일부는 다음과 같습니다.

  1. 전력전자:
    전력 변환기, 인버터 및 전원 공급 장치에는 고전압 및 전류를 처리할 수 있는 PCB가 필요합니다. 두꺼운 구리 PCB는 이러한 시스템에 안정적인 플랫폼을 제공하여 스트레스가 심한 환경에서도 효율성과 내구성을 보장합니다.

  2. 자동차 산업:
    현대 자동차, 특히 전기 자동차(EV)는 전력 관리 시스템, 배터리 관리 시스템(BMS) 및 모터 제어 장치에 두꺼운 구리 PCB를 사용합니다. 고전류를 처리하고 열을 효과적으로 발산하는 능력 덕분에 두꺼운 구리는 자동차 전자 장치의 필수 소재가 되었습니다.

  3. 통신:
    기지국 및 신호 증폭기와 같은 통신 장비는 우수한 전도성 및 열 관리 특성으로 인해 두꺼운 구리 PCB의 이점을 얻습니다. 통신 시스템의 고주파 성능과 전력 효율성에 대한 요구로 인해 두꺼운 구리가 이상적인 선택이 되었습니다.

  4. 산업용 애플리케이션:
    높은 전기 부하에서 작동하는 산업 제어 시스템 및 중장비는 고장 없이 장기적인 성능을 보장하기 위해 두꺼운 구리 PCB를 사용하는 경우가 많습니다.

두꺼운 구리 PCB의 주요 특징 및 장점

  1. 향상된 열 방출:
    이러한 PCB의 두꺼운 구리층은 열 관리에 중요한 역할을 합니다. 두꺼운 구리 PCB는 열 방출을 위해 더 넓은 표면적을 제공함으로써 고전력 애플리케이션에서 흔히 발생하는 문제인 과열을 방지하는 데 도움이 됩니다.

  2. 더 높은 전류 용량:
    두꺼운 구리 PCB는 표준 PCB보다 훨씬 더 많은 전류를 전달할 수 있습니다. 따라서 모터 컨트롤러, 전원 공급 장치, LED 조명 시스템과 같이 전력 집약적인 애플리케이션에 적합합니다.

  3. 향상된 내구성과 신뢰성:
    구리 두께가 증가하면 PCB의 기계적 특성이 향상되어 내구성과 마모에 대한 저항력이 향상됩니다. 이는 사용되는 전자 장치의 수명을 연장합니다.

  4. 낮은 전기 저항:
    구리 두께가 증가하면 PCB 트레이스의 저항이 줄어들어 전력 손실이 줄어들고 전자 시스템의 전반적인 효율성이 향상됩니다.

두꺼운 구리 PCB의 설계 고려 사항

두꺼운 구리 PCB를 설계하려면 다음과 같은 몇 가지 주요 요소에 세심한 주의가 필요합니다.

  1. 구리 두께:
    구리 두께는 응용 분야의 현재 요구 사항과 열 관리 요구 사항에 따라 선택해야 합니다. 일반적으로 더 높은 전류 애플리케이션에는 더 두꺼운 구리가 필요합니다.

  2. 추적 폭:
    구리 두께가 증가하면 트레이스 폭도 줄어들 수 있습니다. 그러나 설계자는 과열 없이 전류 부하를 처리하기에 트레이스 폭이 여전히 적절한지 확인해야 합니다.

  3. 열 관리:
    PCB가 높은 전류 흐름으로 인해 발생하는 열을 효율적으로 방출할 수 있도록 하려면 방열판이나 열 비아 사용과 같은 효과적인 열 관리 전략이 필요할 수 있습니다.

  4. 기술을 통해:
    비아는 PCB의 서로 다른 레이어를 연결하는 데 사용됩니다. 두꺼운 구리 PCB에서는 비아가 오류 없이 고전류를 처리할 수 있도록 특수 비아 기술이 사용됩니다.

두꺼운 구리 PCB 생산: 과제와 솔루션

두꺼운 구리 PCB를 제조하려면 구리 층이 더 두껍고 에칭 공정 중 정밀한 제어가 필요하기 때문에 표준 PCB보다 더 진보된 기술이 필요합니다. 생산 시 주요 과제 중 일부는 다음과 같습니다.

  1. 균일한 구리 분포:
    고전류에서 고장을 일으킬 수 있는 약점을 방지하려면 구리가 보드 전체에 고르게 분포되어 있는지 확인하는 것이 중요합니다. 이를 위해서는 고도로 제어된 도금 및 에칭 공정이 필요합니다.

  2. 에칭의 정밀도:
    두꺼운 구리를 에칭하려면 정확성을 유지하고 보드의 무결성을 손상시킬 수 있는 과도한 에칭을 방지하기 위한 고급 장비가 필요합니다.

  3. 기계적 스트레스:
    구리 두께가 증가하면 제조 중에 기계적 응력이 발생할 수 있으므로 PCB 뒤틀림이나 균열을 방지하려면 주의 깊게 관리해야 합니다.

두꺼운 구리 PCB 산업에서 첨단 제조의 역할

고성능 PCB의 선두 제조업체인 Anhui Hongxin Electronic Technology Co., Ltd.는 다양한 고전력 애플리케이션의 엄격한 요구 사항을 충족하는 두꺼운 구리 PCB를 전문적으로 제공합니다. 품질, 신뢰성 및 비용 효율성에 중점을 두고 Anhui Hongxin은 각 두꺼운 구리 PCB가 최고의 정밀도로 생산되고 국제 표준을 준수하도록 보장합니다.

  1. 생산 능력:
    Anhui Hongxin의 제조 시설은 다양한 크기와 구성의 두꺼운 구리 PCB를 생산할 수 있는 최첨단 생산 라인을 갖추고 있습니다. 이를 통해 회사는 자동차, 통신, 전력 전자와 같은 산업에서 증가하는 고전력 PCB 수요를 충족할 수 있습니다.

  2. 품질 보증:
    Anhui Hongxin Electronic Technology Co., Ltd.는 엄격한 품질 관리 표준을 준수하며 모든 제품이 ISO9001, ISO14001 및 ISO45001과 같은 인증을 충족합니다. 품질에 대한 회사의 약속은 모든 두꺼운 구리 PCB의 신뢰성과 내구성을 보장하여 고전류 애플리케이션에서 최적의 성능을 제공합니다.

  3. 비용 효율성:
    Anhui Hongxin은 직접 공장 판매와 간소화된 제조 공정을 통해 경쟁력 있는 가격으로 두꺼운 구리 PCB를 제공하여 품질 저하 없이 탁월한 가치를 제공합니다.

결론

두꺼운 구리 PCB는 고전력 애플리케이션에 필요한 전류 전달 용량과 열 관리를 제공하는 현대 전자 제품의 중요한 구성 요소입니다. 산업계에서 더욱 효율적이고 컴팩트한 전자 장치를 계속 요구함에 따라 두꺼운 구리 PCB의 역할이 점점 더 중요해지고 있습니다.
