효율성을 위한 엔지니어링: 고전력 PCB 기술에 대한 종합 가이드

현대 전자 분야에서는 상당한 전기 에너지를 효율적이고 안정적으로 관리하는 것이 무엇보다 중요합니다. 는 고전력 PCB LED 조명 및 전원 공급 장치부터 전기 자동차 인버터 및 산업용 모터 제어에 이르기까지 이러한 응용 분야를 위한 엔지니어링 기반입니다. 표준 회로 기판과 달리 이러한 특수 PCB는 고전류를 처리하고 상당한 열을 방출하며 까다로운 전기 및 열 스트레스 하에서도 안정적으로 작동하도록 설계되었습니다. 이 가이드에서는 고성능 전력 전자 장치를 정의하는 중요한 설계 고려 사항, 재료 과학 및 제조 프로세스를 자세히 살펴봅니다.

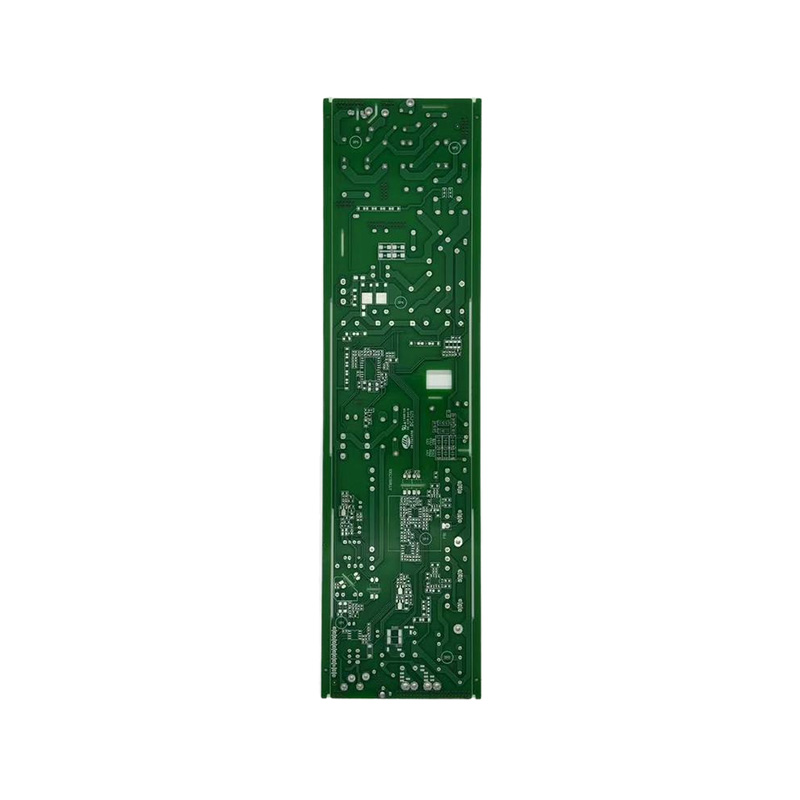

열 관리: 고전력 PCB 설계의 핵심

고전력 애플리케이션의 주요 과제는 열입니다. 과도한 열은 구성 요소의 성능을 저하시키고, 수명을 단축시키며, 치명적인 고장을 일으킬 수 있습니다. 따라서 효과적인 열 관리는 단순한 기능이 아니라 필수입니다.

주요 열 설계 매개변수

• 구리 두께: 평방 피트당 온스(oz/ft²)로 측정되는 두꺼운 구리 트레이스는 저항 가열이 적고 더 많은 전류를 전달합니다. 표준 보드는 1oz(35μm)를 사용하는 반면 고전력 보드는 일반적으로 3oz(105μm) ~ 12oz(420μm) 이상을 사용합니다.
• 기판의 열전도율: 구성 요소에서 열을 멀리 전도하는 재료의 능력입니다. 표준 FR-4는 열전도율이 낮지만(~0.3-0.4W/mK), 금속 코어 보드는 훨씬 우수합니다.
• 열 비아 어레이: 표면층에서 내부층이나 전용 방열판으로 열을 전달하기 위해 뜨거운 부품 아래에 배치된 도금 관통 구멍입니다.

재료 선택 및 전기적 고려 사항

열적 특성 외에도 재료와 디자인의 선택에 따라 보드의 전기적 성능과 장기적인 신뢰성이 결정됩니다.

• 현재 수용력: 구리 두께, 트레이스 폭, 허용 온도 상승에 따라 결정됩니다. 엔지니어는 IPC-2152 차트를 사용하여 특정 전류에 필요한 단면적을 계산합니다.
• 유전체 강도: 절연층이 고장 없이 고전압을 견딜 수 있는 능력. 이는 전력 변환기와 인버터에서 매우 중요합니다.
• 재료 안정성: 높은 Tg(유리 전이 온도) 재료는 납땜 및 고온 작업 중에 보드가 휘거나 박리되는 것을 방지하는 데 필수적입니다. 까다로운 응용 분야에서는 Tg가 170°C 이상인 것이 일반적입니다.

Anhui Hongxin Electronic Technology Co., Ltd.와 같은 제조업체는 Tg가 높은 FR-4, 금속 기판 및 특수 라미네이트를 포함한 광범위한 재료를 제공하므로 엔지니어는 특정 설계에 맞게 열, 전기 및 기계적 특성의 최적 균형을 선택할 수 있습니다.

제조 우수성 및 품질 보증

신뢰할 수 있는 고전력 PCB를 생산하려면 고급 제조 능력과 엄격한 품질 관리 시스템이 필요합니다. 이 프로세스에는 견고한 열 비아 및 다층 구조를 생성하기 위해 적층 압력, 구리 도금 두께 및 드릴링 정확도를 정밀하게 제어하는 ​​작업이 포함됩니다.

자동차 산업과 같은 미션 크리티컬 애플리케이션의 경우 국제 표준 준수는 타협할 수 없습니다. 다음과 같은 인증 IATF 16949 품질, 일관성 및 지속적인 개선에 대한 제조업체의 의지를 보여줍니다. 게다가, UL 인증 제품이 엄격한 안전 및 가연성 표준을 충족하는지 확인합니다. ISO9001, ISO14001, ISO45001, IATF16949 및 UL을 포함한 Anhui Hongxin Electronic Technology Co., Ltd.의 인증 포트폴리오는 글로벌 고객 기반에 고신뢰성 고전력 PCB를 제공하는 역량을 강조합니다.

FAQ

표준 PCB와 고전력 PCB의 주요 차이점은 무엇입니까?

주요 차이점은 디자인 초점과 재료 구성에 있습니다. 표준 PCB는 저전류 애플리케이션의 신호 무결성을 위해 최적화되었습니다. 에이 고전력 PCB 고전류와 상당한 열 발생이라는 두 가지 주요 과제를 관리하도록 설계되었습니다. 이는 다음을 통해 달성됩니다.

• 더 두꺼운 구리: 3온스, 6온스 또는 더 두꺼운 구리를 사용하여 저항을 줄이고 과열 없이 고전류를 처리합니다.
• 열전도성 기판: 금속 코어(알루미늄 또는 구리) 또는 기타 특수 소재를 사용하여 내장 방열판 역할을 합니다.
• 견고한 구조: 열 방출 및 부품 납땜 신뢰성을 향상시키기 위해 열 비아 및 더 큰 패드 크기와 같은 기능을 통합한 설계입니다.

기본적으로 고전력 PCB는 특수 목적으로 제작된 열 및 전기 관리 플랫폼입니다.

표준 FR-4 PCB 대신 알루미늄 코어 PCB를 언제 선택해야 합니까?

설계에 효율적으로 전도해야 하는 상당한 양의 열을 생성하는 구성 요소가 포함된 경우 알루미늄 코어 PCB(MCPCB)를 선택해야 합니다. 주요 지표는 다음과 같습니다:

• 고전력 LED: 이것은 가장 일반적인 응용 프로그램입니다. MCPCB는 밝기, 색상 일관성 및 수명에 직접적인 영향을 미치는 LED 접합 온도를 유지하는 데 필수적입니다.
• 전력 변환 회로: MOSFET 및 인덕터와 같은 구성 요소가 상당한 열을 방출하는 스위칭 레귤레이터, 모터 드라이버 및 전원 공급 장치용입니다.
• 공간이 제한된 디자인: 대형 방열판을 장착할 수 없는 경우 MCPCB는 열 확산 기능을 보드에 직접 통합하여 공간을 절약하고 조립을 단순화합니다.

애플리케이션이 논리 또는 저전력 신호 처리만을 위한 것이라면 표준 FR-4 보드가 더 비용 효율적입니다. 선택은 설계의 열 예산에 따라 결정됩니다.

구리 두께는 고전력 PCB의 성능에 어떤 영향을 줍니까?

구리 두께는 전류 전달 용량과 열 방출이라는 두 가지 주요 방식으로 고전력 PCB의 성능에 직접적인 영향을 미치는 중요한 매개변수입니다.

• 현재 수용력: 더 넓고 두꺼운 구리 트레이스는 전기 저항이 더 낮습니다. 옴의 법칙(P = I²R)에 따르면 저항이 낮다는 것은 주어진 전류에서 열로 손실되는 전력이 적다는 것을 의미합니다. 구리가 두꺼울수록 보드의 온도 제한을 초과하지 않고도 더 높은 전류를 안전하게 전도할 수 있습니다. 예를 들어, 6온스 트레이스는 동일한 폭의 1온스 트레이스보다 훨씬 더 많은 전류를 전달할 수 있습니다.
• 열 확산: 구리는 우수한 열 전도체입니다. 두꺼운 구리층은 열 분산기 역할을 하여 뜨거운 부품(예: 전력 IC)의 열을 PCB의 더 넓은 영역으로 분산시킵니다. 이렇게 하면 "핫스팟" 온도가 감소하고 전체 보드가 주변 환경이나 방열판으로 열을 전달하는 데 더욱 효율적이게 됩니다.

올바른 구리 두께를 선택하는 것은 성능, 비용 및 제조 복잡성 간의 근본적인 균형을 맞추는 것입니다.

고전력 PCB의 장기적인 신뢰성을 보장하는 데 중요한 설계 기능은 무엇입니까?

고전력 PCB의 장기적인 신뢰성을 보장하려면 고전류 및 열 순환으로 인한 스트레스를 완화하기 위한 사전 예방적 설계가 필요합니다. 중요한 기능은 다음과 같습니다:

• 열 완화 패드: 큰 구리 평면(예: 접지 또는 전원)에 연결된 스루홀 구성 요소의 경우 열 완화 연결이 사용됩니다. 납땜 중 직접적인 방열판 효과를 줄여서 양호한 납땜 접합을 보장하는 동시에 작동 중에도 양호한 전기 및 열 연결을 제공합니다.
• 적절한 비아 크기 및 도금: 열 비아는 효과적으로 열을 전달하기 위해 충분히 크고 구리 도금 두께가 충분해야 합니다. 신뢰성이 높은 응용 분야의 경우 솔더 또는 에폭시로 채우고 캡핑하면 습기 유입을 방지하고 열 전달을 향상시킬 수 있습니다.
• 컨포멀 코팅: 보호 화학 코팅을 적용하면 습기, 먼지 및 화학 오염물질로부터 보드를 보호할 수 있으며, 이는 열악한 산업 또는 자동차 환경에서 특히 중요합니다.
• 재료 선택: Tg가 높고 열팽창계수(CTE)가 낮은 재료를 사용하면 온도 변동 시 비아와 부품에 가해지는 기계적 응력이 줄어들어 시간이 지남에 따라 균열과 박리가 방지됩니다.

IATF 16949와 같은 품질 시스템에 따른 제조와 결합된 이러한 기능은 현장에서 수년 동안 지속되는 고전력 PCB를 만드는 데 필수적입니다.
