HDI(고밀도 상호 연결) 보드에 대한 종합 가이드

더 작고, 더 빠르고, 더 강력한 전자 장치를 끊임없이 추구하는 과정에서 HDI(고밀도 상호 연결) 기술이 중요한 원동력으로 등장했습니다. 이 가이드에서는 HDI(고밀도 상호 연결) 보드 , 기본 제조 공정 및 재료 과학부터 응용 분야별 설계 전략 및 전문가를 위한 공급망 고려 사항에 이르기까지 다양합니다.

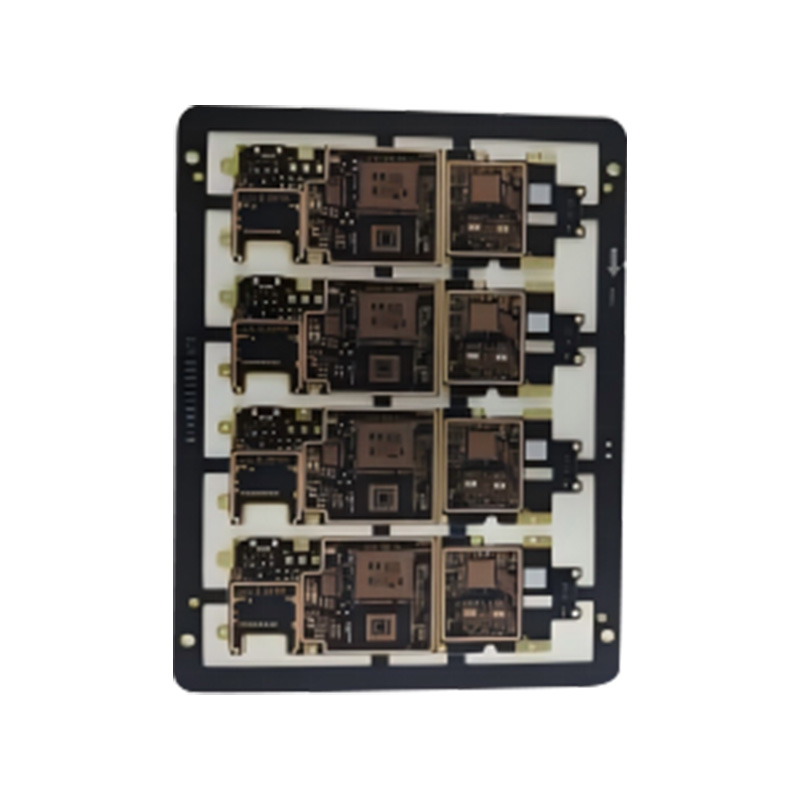

핵심 HDI 제조: 마이크로비아 및 초미세 라인

HDI 보드의 정의 기능은 전례 없는 부품 밀도와 소형화를 허용하는 고급 구조에 있습니다.

Anhui Hongxin Electronic Technology Co., Ltd.와 같은 HDI 전문 제조업체는 이러한 기술을 활용하여 두께가 0.3mm~6mm이고 최대 32개 층에 이르는 복잡한 보드를 제작하여 현대 소형 장치의 중추를 형성합니다.

HDI 개발 워크플로우: 설계부터 납품까지

HDI 설계를 대량 생산에 성공적으로 적용하려면 상세하고 순차적인 프로세스를 탐색해야 합니다.

• 설계 및 엔지니어링 검토: 이 초기 단계는 매우 중요합니다. 여기에는 설계 규칙(DRC) 확인, 레이어 적층 계획, 적절한 재료 선택(예: 열 안정성을 위한 높은 Tg FR-4)이 포함됩니다. 이 단계에서 제조업체 엔지니어링 팀과의 긴밀한 협력을 통해 비용이 많이 드는 지연을 방지할 수 있습니다.
• 순차적 적층 및 제작: HDI 보드는 여러 번의 적층 주기를 통해 제작됩니다. 코어가 먼저 제작된 후 마이크로비아가 포함된 연속적인 레이어가 제작됩니다. 레이저 드릴링, 정밀 구리 도금, 패턴 이미징과 같은 공정이 반복되므로 탁월한 공정 관리가 필요합니다.
• 테스트 및 품질 보증: 복잡성을 감안할 때 전기 테스트(플라잉 프로브 또는 고정 장치 기반 테스트 포함)는 순 연결 및 절연을 확인하는 데 필수적입니다. 임피던스 제어 테스트는 고속 설계에도 일반적입니다.

선도적인 제조업체는 경쟁력 있는 리드 타임을 제공하기 위해 이 워크플로우를 최적화합니다. 예를 들어, 대량 HDI 주문을 위한 구조화된 25일 생산 주기는 철저한 제조와 출시 기간 요구 사항의 균형을 맞추는 동시에 신속한 24시간 프로토타이핑 서비스는 초기 설계 검증을 지원합니다.

HDI 신뢰성 및 성능을 위한 재료 선택

기본 재료와 마감재의 선택은 HDI 보드의 기능성, 내구성 및 수율에 직접적인 영향을 미칩니다.

• 기판 재료:
  • 표준 및 고Tg FR-4: 다양한 애플리케이션을 위한 주력 제품입니다. 높은 Tg 등급은 무연 납땜 및 고온 환경에서의 작동에 필수적입니다.
  • 특수 라미네이트: 고주파/속도 애플리케이션(예: 5G 모듈)의 경우 Rogers 또는 특수 탄화수소 세라믹과 같은 저손실 재료가 스택업에 통합될 수 있습니다.
  • 플렉스 및 리지드 플렉스 소재: 폴리이미드 필름은 굽힘이 필요한 분야에 사용되어 웨어러블 및 소형 전자 장치의 혁신적인 폼 팩터를 가능하게 합니다.
• 표면 마감: 마감은 미세 피치 부품에 적합해야 합니다. ENIG(Immersion Gold)는 납땜 및 와이어 본딩에 탁월한 평평한 표면을 제공하는 반면, Immersion Silver 또는 고급 OSP 제제는 특정 사용 사례에 대한 비용 효율적인 대안을 제공합니다.

핵심 산업의 혁신을 가능하게 하는 HDI

HDI 기술은 단순한 PCB 유형이 아닙니다. 제품 혁신을 위한 전략적 솔루션입니다.

• 5G 스마트폰 및 소비자 기술: HDI는 여러 5G 안테나 모듈, 고급 프로세서 및 대형 배터리를 슬림한 프로필에 담는 데 필요한 극도의 소형화를 가능하게 합니다. COB(칩온보드) 및 PoP(패키지온패키지) 기술을 사용할 수 있습니다.
• 높은 신뢰성의 항공우주 및 의료: 이러한 분야에서 HDI의 가치는 신뢰성과 성능 밀도에 있습니다. 이는 공간이 제한된 항공 전자 공학 상자 또는 휴대용 의료 모니터에서 더 많은 기능을 허용하며 내구성을 위해 강성-플렉스 구조를 활용하는 경우가 많습니다.
• 고급 자동차 전자 장치: 차량에 더 많은 ADAS(고급 운전자 지원 시스템)와 차량 내 인포테인먼트가 통합됨에 따라 HDI 보드는 센서, 카메라 및 제어 장치 간의 복잡한 고속 네트워킹을 관리하며 종종 IATF 16949와 같은 자동차 등급 표준을 준수해야 합니다.

FAQ

보드를 "HDI" PCB로 정확히 정의하는 것은 무엇입니까?

HDI PCB는 기본적으로 기존 PCB에 비해 단위 면적당 배선 밀도가 더 높다는 점으로 정의됩니다. 이는 다음과 같은 특정 기능을 통해 달성됩니다.

1. 마이크로비아: 일반적으로 직경이 150μm 이하인 블라인드 및/또는 매립형 비아를 사용합니다.
2. 미세한 선과 공간: 3밀(0.075mm) 이하의 트레이스 폭과 간격.
3. 더 높은 연결 패드 밀도: 매우 미세한 피치의 부품(예: <0.5mm 피치 BGA)을 수용할 수 있는 능력.
4. 순차적 빌드업 레이어: 종종 상호 연결된 레이어를 생성하기 위해 여러 번의 적층 주기가 필요합니다.

이러한 여러 요소, 특히 마이크로비아를 통합한 보드는 일반적으로 HDI로 분류됩니다.

표준 다층 PCB에 HDI 설계 사용을 고려해야 하는 경우는 언제입니까?

디자인이 다음 중 하나 이상의 문제에 직면할 경우 HDI 기술을 강력히 고려해야 합니다.

• 공간 제약: 제품 인클로저는 매우 작습니다(예: 웨어러블, 히어러블, 초박형 스마트폰).
• 핀 수가 많은 부품: 미세 피치 BGA 설치 공간을 갖춘 최신 CPU, FPGA 또는 메모리 칩을 라우팅해야 합니다.
• 높은 신호 성능 요구 사항: 뛰어난 전기적 성능(예: 더 빠른 속도, 더 적은 누화)을 위해서는 더 짧고 더 직접적인 신호 경로가 필요합니다.
• 동일한 크기로 향상된 기능: PCB 설치 공간을 늘리지 않고도 제품에 중요한 새 기능을 추가해야 합니다.

설계에 큰 피치 구성 요소만 사용하고 보드 공간이 충분하다면 표준 다층 장치가 더 비용 효율적일 수 있습니다.

HDI 보드가 더 비싼 이유는 ​​무엇이며, 비용을 어떻게 관리할 수 있나요?

비용 증가는 다음과 같은 이유로 인해 발생합니다.

• 복잡한 프로세스: 순차적 라미네이션, 레이저 드릴링 및 보다 정확한 이미징과 같은 추가 생산 단계.
• 고급 장비: 고정밀 제조 및 검사 기계의 필요성.
• 초기에는 낮은 수율: 복잡성으로 인해 특히 새롭거나 매우 복잡한 설계의 경우 생산 수율이 낮아질 수 있습니다.

비용 관리 전략:

1. 레이어 수 최적화: 필요한 최소 레이어 수를 사용하려면 제조업체와 협력하세요.
2. Via 구조 단순화: 꼭 필요한 경우에만 마이크로비아를 사용하십시오. "1 N 1" 스택업은 "모든 레이어" HDI보다 저렴합니다.
3. 제조 가능성을 위한 설계(DFM): 수율 문제를 방지하려면 제조업체의 DFM 지침을 엄격히 준수하십시오.
4. 볼륨 계획: 최적화된 패널 활용 및 설정 분할 상환으로 인해 주문량이 많아질수록 단가가 크게 감소합니다.

HDI 보드 제조업체에서 찾아야 할 주요 인증은 무엇입니까?

인증은 제조업체의 프로세스 제어 및 신뢰성을 대표합니다. 가장 중요한 것들은 다음과 같습니다:

• IATF 16949: 자동차 품질 관리 표준입니다. 이는 체계적인 프로세스 제어, 추적성 및 지속적인 개선에 대한 최고 수준의 노력을 보여줍니다. 이는 자동차가 아닌 프로젝트에서도 매우 가치가 있습니다.
• ISO 9001: 기본 품질 경영 시스템 인증.
• UL 승인: 보드 재료 및 구조가 여러 지역에서 판매되는 최종 제품에 종종 요구되는 안전 표준을 충족하는지 확인합니다.
• IPC 표준 준수: 인증은 아니지만 IPC-6012(성능) 및 IPC-6018(HDI)과 같은 표준을 준수하는 것은 기술 역량을 나타내는 강력한 지표입니다.

IATF 16949, ISO 및 UL 인증을 보유한 Anhui Hongxin Electronic Technology Co., Ltd.와 같은 제조업체는 신뢰할 수 있는 HDI 보드를 생산하기 위한 강력한 프레임워크를 보여줍니다.

25일 대량 생산 주기에서 HDI 보드의 신속한 프로토타이핑은 어떻게 작동합니까?

이 2계층 접근 방식은 혁신과 확장을 모두 지원하도록 설계되었습니다.

1. 신속한 프로토타이핑(예: 24~72시간): 이 서비스는 소규모 패널(보통 1~5개)에 대해 신속한 일정을 사용합니다. 그것은에 초점을 맞추고 디자인 검증 — 전기 연결성, 기본 기능 및 적합성을 확인합니다. 속도를 달성하기 위해 약간 완화된 공차나 ​​다른 툴링을 사용할 수 있습니다.
2. 구조화된 대량 생산(예: 25일): 디자인이 확인되면 본격적인 생산이 시작됩니다. 여기에는 모든 전용 툴링(레이저 드릴 파일, 라미네이션 플레이트, 테스트 고정 장치)을 마무리 및 제조하고, 전체 DFM 검사를 실행하고, 최적의 수율과 일관성을 위해 엄격한 공정 제어를 통해 대형 패널에서 주문을 생산하는 작업이 포함됩니다. 25일 주기에는 대량 주문을 위한 완벽하고 최적화된 워크플로우가 포함됩니다.

이 모델을 통해 기업은 약속 없이 신속하게 설계를 반복한 다음 안정적이고 비용 효율적인 대량 공급망으로 원활하게 전환할 수 있습니다.
