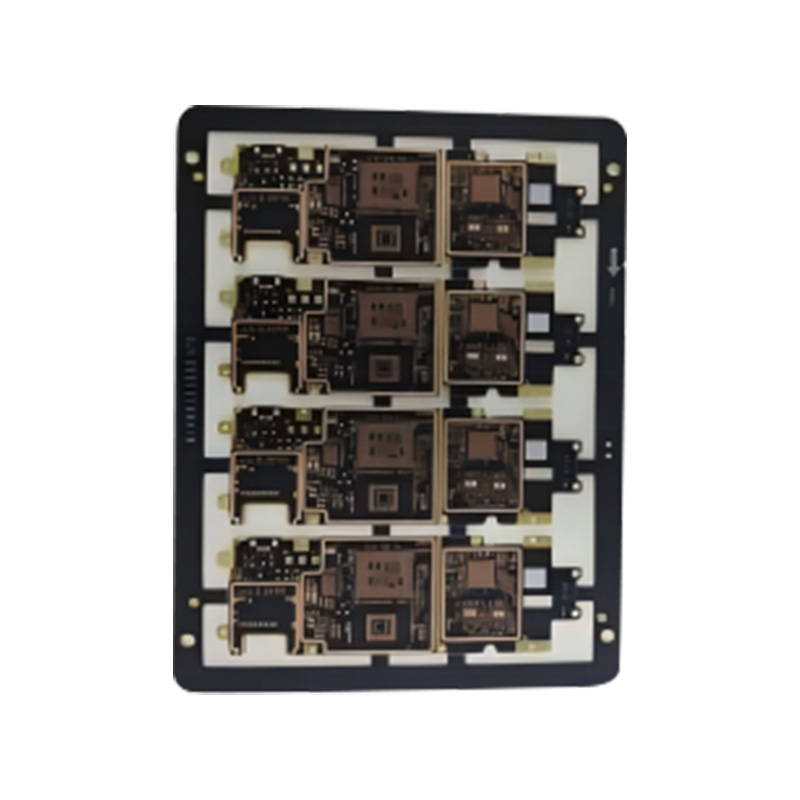

2-Layer 6-레벨 HDI 보드

HDI(High Density Interconnect) PCB는 마이크로비아(블라인드 및 매립 비아), 파인 라인(라인 폭/간격 75μm 이하), 다층 적층 기술을 통해 초고배선 밀도와 소형화 구조를 구현하여 기존 PCB에 비해 공간을 60% 이상 절약합니다. 레이저 드릴링과 전기도금을 활용하여 구멍을 채우고 8개 이상의 레이어 상호 연결과 모든 레이어 전도 설계를 지원합니다. BGA 피치 0.3mm의 고급 칩을 수용할 수 있으며 스마트폰, 드론, AR/VR 기기, 의료용 마이크로 전자공학 등 소형 제품에 널리 사용됩니다. HDI 보드는 뛰어난 신호 무결성과 열 방출 성능을 결합하여 고주파 신호 전송 품질을 크게 향상시킵니다. 가볍고 얇은 다기능 통합이 필요한 5G 단말기, IoT 모듈 및 기타 애플리케이션을 위한 핵심 솔루션입니다. 높은 정밀도와 신뢰성이 요구되는 마이크로 전자 시스템에 특히 적합합니다.

문의하기
  • 사양
  • 홍신 소개
  • 문의하기

소재

HDI

보드 두께

0.3-6mm

구리 두께

0.5oz-5oz

레이어

1-32

원산지

안후이, 중국

표면 마무리

표준 HASL, 무연 HASL, OSP, 침지 니켈/금, 청색 접착제, 침지 은, 침지 주석

최소 조리개

0.25mm

최소 트레이스 폭

3밀(0.075mm)

최소 트레이스 간격

0.075mm

보드 두께 to aperture ratio

10:1

안후이 홍신 전자 기술 유한회사는 중국 안후이성 광더 경제개발구 중국 PCB 산업단지에 위치하고 있습니다. 2013년 10월에 설립된 당사 공장은 20,000제곱미터의 면적을 차지하며, 110명의 직원을 고용하고 있으며, 그중 7명 이상의 전문 엔지니어가 15년 이상의 경험을 보유하고 있습니다. 회사의 PCB 제품으로는 1~32층 기판, 고Tg 기판, 두꺼운 동박 기판, 경연성 기판, 고주파 기판, 하이브리드 유전체 적층 기판, 매립 비아 기판, 금속 베이스 기판, 무할로겐 기판이 있습니다. 고정밀 PCB 신속 시제품 제작이 가능하며, 단면 및 양면 기판 대량 주문은 6~7일, 4~8층 기판은 9~20일, 10~16층 기판은 20~25일, 16~32층 기판은 25~45일, HDI 기판은 25일 이내에 납품되며, 양면 시제품은 24시간 이내에 납품 가능합니다. 당사는 글로벌 고객에게 고품질 제품과 전문 서비스를 제공하기 위해 노력하고 있으며, 대량 및 소량 주문을 모두 처리할 수 있는 능력을 갖추고 있습니다. 제품의 표면 처리 공정이 완벽합니다. 기재 유형으로는 FR-1, 22F, CEM-1, CEM-3, FR-4(고Tg, 무할로겐 등), 고주파 기판, 금속 기판이 있습니다. 모든 제품 유형은 ISO9001, ISO14001, ISO45001, IATF16949 국제 품질 경영 시스템 인증과 UL 안전 인증을 통과했습니다. 당사의 판매 네트워크는 내륙 지역에서 동남아시아, 유럽, 미주까지 확장되어 있습니다. 치열한 시장 경쟁 속에서도 당사는 항상 고객으로부터 높은 평가를 받아왔습니다.
