주문형 OEM PCB 금속 기판

/ 제품 / PCB / 금속 기판

OEM PCB 금속 기판 제조업체

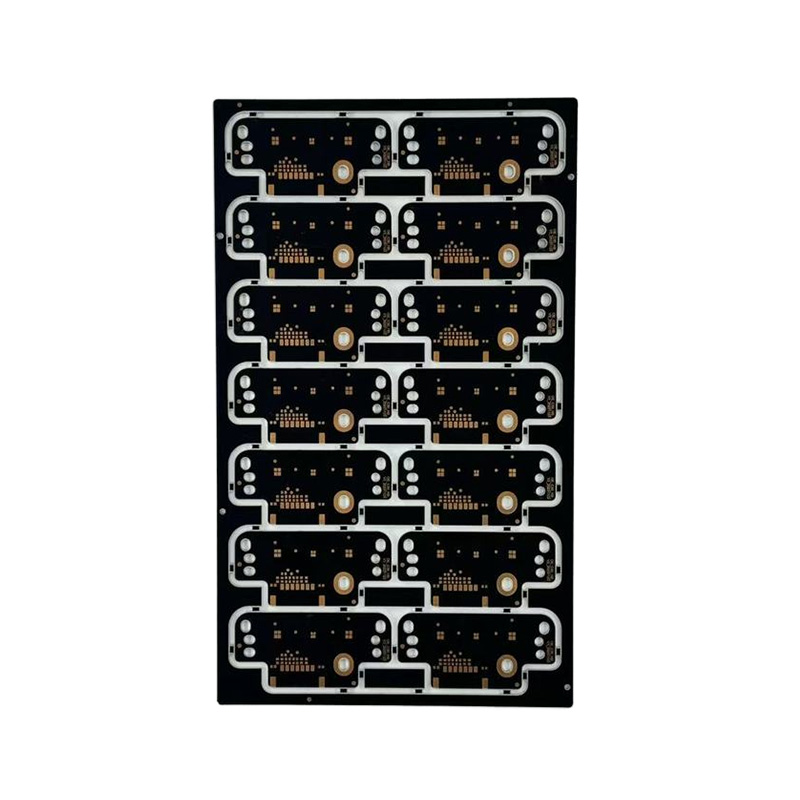

금속 기판은 금속 재료(예: 알루미늄 또는 구리)를 핵심 열 전도층으로 사용하는 특수한 유형의 인쇄 회로 기판(PCB)입니다. 독특한 절연 유전층을 통해 회로와 금속 기판을 결합하여 우수한 열 전도성과 방열 성능을 구현합니다. 고출력 동작 시 전자기기의 발열 문제를 효과적으로 해결하는 능력이 핵심이다. 0.3mm부터 6mm까지 다양한 보드 두께 옵션을 제공할 뿐만 아니라 최대 5oz의 두꺼운 구리 설계를 지원하여 고전류를 전달합니다. 10:1의 보드 두께 대 조리개 비율과 3mil의 미세한 라인 폭 및 간격을 통해 고밀도 배선의 복잡한 요구 사항을 충족합니다. 기존 주석 스프레이부터 니켈 도금 금까지 다양한 표면 처리 공정을 갖춘 이 유형의 PCB는 LED 조명, 자동차 헤드라이트, 전원 모듈, 전력 변환기 등 엄격한 열 관리 요구 사항이 있는 응용 분야에 특히 적합하여 효율적인 작동 중에 장비의 안정성과 긴 수명을 보장합니다.

소개
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
안후이 홍신 전자 기술 유한회사는 중국 OEM PCB 금속 기판 제조업체 주문형 OEM PCB 금속 기판 회사중국 안후이성 광더 경제개발구 중국 PCB 산업단지에 위치해 있습니다. 2013년 10월에 설립된 저희 공장은 20,000제곱미터를 차지하며 110명의 직원을 고용하고 있으며, 그중 7명 이상의 전문 엔지니어가 15년 이상의 경험을 보유하고 있습니다. 회사의 PCB 제품은 1~32층 기판, 고Tg 기판, 두꺼운 구리 기판, 리지드-플렉스 기판, 고주파 기판, 하이브리드 유전체 적층 기판, 매립 비아 기판, 금속 기반 기판, 무할로겐 기판을 포함합니다. 고정밀 PCB 신속 시제품 제작이 가능하며, 단면 및 양면 기판 대량 주문은 6~7일, 4~8층 기판은 9~20일, 10~16층 기판은 20~25일, 16~32층 기판은 25~45일, HDI 기판은 25일 이내에 납품되며, 양면 시제품은 24시간 이내에 납품 가능합니다. 저희는 글로벌 고객에게 고품질 제품과 전문 서비스를 제공하기 위해 노력하고 있으며, 대량 및 소량 생산 모두 가능합니다. 제품의 표면 처리 공정이 완벽합니다. 기판 재료 유형은 FR-1, 22F, CEM-1, CEM-3, FR-4(고Tg, 무할로겐 등 포함), 고주파 기판, 금속 기판을 포함합니다. 모든 제품 유형은 ISO9001, ISO14001, ISO45001, IATF16949 국제 품질 관리 시스템 인증 및 UL 안전 인증을 통과했습니다. 저희 판매 네트워크는 내륙 지역에서 동남아시아, 유럽, 미국까지 확장되어 있습니다. 치열한 시장 경쟁 속에서 저희는 항상 고객으로부터 높은 평가를 받아왔습니다.
명예 인증서
  • NQA
  • UL 인증서
  • 제품 인증
  • 제품 인증
뉴스
  • 믿을 수 있는 사람이 필요할 때 6 레이어 PCB 스택업 예 와 결합 빠른 회전 PCB 팹 서비스를 제공하려면 설계에서 대칭성, 제어된 임피던스 및 견고성이 균형을 이루어야 합니다. PCB의 솔더 마스크 신청. 프로토타입이 실패하면 PCB 문제를 해결하는 방법 솔더 마스크의 육안 검사와 평면 간 단락 측정부터 시작하여 문제를 빠르게 해결하면 디버그 시간이 몇 시간 절약됩니다. 이 기사에서는 현장에서 입증된 ...

    더 보기
  • PCB 설계란 무엇입니까? PCB 설계는 전자 회로 회로도를 제조 가능한 물리적 보드 레이아웃으로 변환하는 프로세스입니다. 설계자는 각 구성 요소의 위치, 구리 트레이스가 구성 요소를 연결하는 방법, 보드에 필요한 레이어 수, 제작사가 충족해야 하는 재료 및 허용 오차를 지정합니다. 출력은 자동화된 제조 장비를 구동하는 업계 표준 형식인 Gerber 파일 세트입니다. 완성된 PCB는 영구적으로 만들어진 배선도 그 이상입니다. 기계...

    더 보기
  • 가장 일반적인 5가지 PCB 수리 인쇄 회로 기판 오류는 예측 가능한 패턴을 따릅니다. 보드가 소비자 전자제품, 산업 제어 또는 자동차 시스템에서 만들어지는 것과 관계없이 동일한 범주의 손상이 현장 오류의 대부분을 차지합니다. 이러한 실패 모드를 이해하는 것은 효과적인 PCB 수리 작업 흐름의 출발점입니다. 1. 콜드 솔더 조인트 콜드 조인트는 패드 및 부품 리드와의 적절한 금속 결합을 달성하기 전에 납땜이 응고될 때 ...

    더 보기
금속 기판 업계 지식

PCB 금속 기판의 사용이 전자 부품의 신뢰성에 어떤 영향을 줍니까?

현대 전자 분야에서 인쇄 회로 기판(PCB)의 중요성은 아무리 강조해도 지나치지 않습니다. 이는 거의 모든 전자 장치의 중추를 형성하여 전기 부품의 적절한 연결을 가능하게 하고 원활한 작동 흐름을 촉진합니다. 다양한 종류의 PCB 중에서, PCB 금속 기판 특히 고성능 애플리케이션에서 상당한 주목을 받았습니다.

PCB 금속 기판은 표준 PCB에 일반적으로 사용되는 전통적인 섬유 재료가 아닌 금속 재료를 베이스로 사용하는 인쇄 회로 기판 유형입니다. 이러한 금속 기판은 금속 베이스와 절연층, 실제 회로를 구성하는 구리층을 결합하여 만들어집니다. 기판에 사용되는 일반적인 금속으로는 알루미늄, 구리, 강철 등이 있지만 알루미늄은 뛰어난 열 전도성, 비용 효율성 및 경량 특성으로 인해 가장 일반적입니다.

PCB 금속 기판의 차이점은 무엇입니까?

열 관리는 기존 PCB보다 금속 기판을 선호하는 주요 이유 중 하나입니다. 최신 전자 장치는 열을 발생시키며, 고전력 응용 분야에서는 이 열을 관리하는 것이 성능과 신뢰성을 유지하는 데 중요합니다. 금속 기판은 열을 보다 효율적으로 분산시켜 과열을 방지하고 부품의 수명을 보장합니다. 이는 전력 전자 장치, LED 조명, 자동차 전자 장치 및 고주파 통신 시스템에서 특히 중요합니다.

다음은 PCB 금속 기판과 기존 PCB를 비교한 것입니다.

재산 표준 PCB PCB 금속 기판
소재 FR-4, CEM-1, CEM-3 알루미늄, 구리, 강철
열전도율 낮음 높음(최대 200W/m·K)
비용 낮음er 더 높음
기계적 강도 보통 견고함(특히 알루미늄의 경우)
응용 가전제품, 저전력 고전력 애플리케이션, LED 조명, 자동차, 전력 전자
무게 무겁다(사용된 금속에 따라 다름)

금속 기판과 기존 PCB 사이의 선택은 특히 열 관리 및 내구성 측면에서 성능 요구 사항에 따라 결정되는 경우가 많습니다.

PCB 금속 기판의 응용

PCB 금속 기판은 효율적인 열 방출이 중요한 응용 분야에 주로 사용됩니다. PCB 금속 기판을 사용하면 이점을 얻을 수 있는 산업은 다음과 같습니다.

  1. LED 조명 : 고성능 LED 조명은 열이 많이 발생합니다. 금속 기반 PCB를 사용하면 방열 성능이 향상되고 LED 구성 요소의 수명이 길어집니다.

  2. 전력전자 : 전력 변환기, 인버터, 전력 증폭기와 같은 장치는 상당한 양의 열을 발생시킵니다. 금속 기판은 온도를 조절하고 민감한 부품의 손상을 방지하는 데 도움이 됩니다.

  3. 자동차 전자 : 현대 자동차는 제어 시스템, 센서 등을 위해 복잡한 전자 장치를 사용합니다. 금속 기판은 극한의 온도와 진동에서도 이러한 시스템이 계속 작동하도록 보장합니다.

  4. 고주파 통신 : 금속 기판은 신호 무결성과 열 관리가 모두 중요한 고주파 회로에 사용됩니다.

  5. 산업용 애플리케이션 : 산업기계 등 고출력 처리 및 방열이 요구되는 장비는 PCB 금속 기판을 사용하여 안정적인 작동을 보장합니다.

기존 PCB 대신 금속 기판을 선택하는 이유는 무엇입니까?

  1. 우수한 열전도율 : 기존 유리 섬유 PCB에 비해 금속 기판의 주요 장점은 높은 열 전도성입니다. 이는 열 축적으로 인해 전자 부품이 손상될 수 있는 고전력 애플리케이션에 필수적입니다.

  2. 기계적 강도 : 금속 기판은 기존 FR-4 보드에 비해 기계적 강도와 안정성이 높습니다. 이는 진동과 기계적 응력이 흔히 발생하는 열악한 환경에서 특히 중요합니다.

  3. 빛weight yet Durable : 알루미늄 기반의 기판은 가볍지만 높은 내구성과 내부식성을 제공하므로 구조적 무결성과 방열이 모두 요구되는 용도에 적합합니다.

  4. 수명 연장 : 금속 기판은 열을 효율적으로 방출하여 부품의 수명을 연장하고 고장률을 줄이며 장기적인 신뢰성을 보장합니다.

  5. 비용-Effective : 금속 기판은 기존 PCB보다 비용이 더 많이 들 수 있지만, 성능 향상, 고장률 감소, 에너지 효율성 등의 장기적인 이점으로 인해 초기 투자 비용이 더 많이 드는 경우가 많습니다.

PCB 금속 기판의 주요 특징

  1. 열 성능 : 금속 기판은 기존 PCB보다 열 전도성이 훨씬 높으며, 알루미늄 기판은 일반적으로 비용, 무게 및 열 관리 측면에서 최상의 균형을 제공합니다.

  2. 전기 절연 : 금속 베이스와 구리 회로 사이의 절연층은 전기적 절연을 보장하며 이는 고전력 회로의 성능을 유지하는 데 중요합니다.

  3. 기계적 강도 : 금속 기판은 기존 PCB에 비해 더 높은 기계적 강도와 안정성을 제공하므로 장기적인 내구성이 요구되는 응용 분야에 매우 중요합니다.

  4. 표면 마감 옵션 : 기존 PCB와 마찬가지로 금속 기판도 응용 분야의 요구 사항에 따라 HASL(Hot Air Solder Leveling), OSP(Organic Solderability Preservative), ENIG(Electroless Nickel Immersion Gold) 등 다양한 표면 마감 처리가 가능합니다.

Anhui Hongxin Electronic Technology Co., Ltd.는 PCB 금속 기판을 포함한 다양한 유형의 PCB를 전문으로 하는 선도적인 제조업체 중 하나입니다. 이 회사의 제품 범위에는 1~32층 보드, 고Tg 보드, 두꺼운 구리 보드, 리지드 플렉스 보드 등이 포함됩니다. 그 중에서도 금속 기반 PCB는 높은 열 전도성과 기계적 강도로 인해 눈에 띕니다.

Anhui Hongxin은 고정밀 PCB 신속한 프로토타이핑을 제공하며 단면 및 양면 보드, 4~8 레이어 보드, HDI 보드 등에 대한 대량 주문을 신속하게 제공할 수 있습니다. 이러한 유연성과 속도로 인해 이 회사는 고품질과 빠른 처리 PCB가 모두 필요한 산업에서 선호되는 파트너가 되었습니다.

또한 회사는 FR-1, CEM-1, CEM-3, FR-4 및 금속 기판과 같은 고품질 기본 재료를 제품에 사용하여 다양한 고성능 응용 분야의 엄격한 요구 사항을 충족합니다.

결론

결론적으로 PCB 금속 기판은 뛰어난 열 관리, 향상된 내구성 및 기계적 강도를 제공하는 현대 전자 제품에 없어서는 안될 구성 요소입니다. LED 조명부터 전력 전자 장치, 자동차 시스템에 이르기까지 다양한 산업 분야에 적용되어 전자 장치의 최적 성능을 보장하는 데 있어 다양성과 중요성을 보여줍니다.
