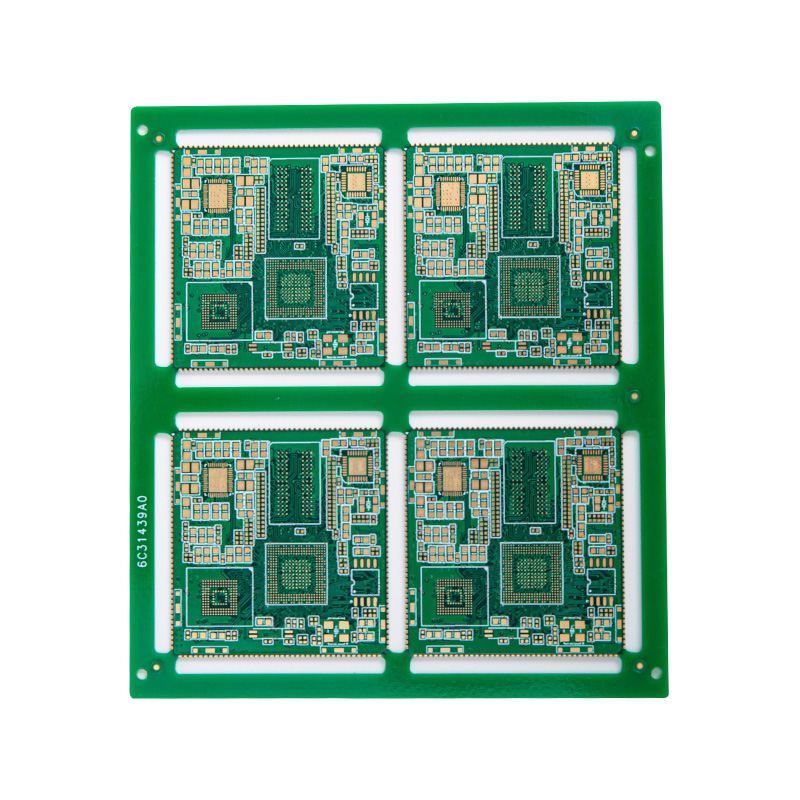

4층 양면 녹색 금반공판

고급 하프 홀(half-buried Hole) 기술과 무전해 금도금(ENIG) 표면 처리가 결합된 녹색 솔더 마스크를 사용하는 4레이어 양면 PCB 보드는 공간과 신뢰성에 대한 엄격한 요구 사항이 있는 고급 전자 제품을 위해 특별히 설계되었습니다. 핵심 장점은 다음과 같습니다. 반 구멍 설계는 모듈 가장자리에서 정밀한 전기 연결을 달성하여 조립 밀도와 통합을 크게 향상시킵니다. 무전해 금도금 표면은 패드의 평탄도, 용접성, 내산화성이 우수하여 장기적인 신뢰성을 보장합니다. 4계층 구조는 안정적인 전력 계층과 완전한 접지면을 제공하여 신호 무결성을 효과적으로 최적화하고 전자기 간섭을 억제합니다. 이 보드는 특히 통신 모듈, 산업용 제어 마더보드, 고급 가전제품, 휴대용 의료 장비에 이상적인 선택입니다.

문의하기
  • 사양
  • 홍신 소개
  • 문의하기

소재

FR-4, 알루미늄 기반, 세라믹, 금속, 구리 기반, 고주파수, Rigid-Flex 결합, 할로겐 프리

보드 두께

0.3 - 6mm

구리 두께

0.5온스 - 5온스

레이어 수

1~32층

원산지

안후이, 중국

표면 처리

일반 주석 도금, 무연 주석 도금, OSP, 니켈/금 도금, 블루 테이프, 은 도금, 주석 도금

최소 구멍 직경

0.25mm

최소 선폭

3밀(0.075mm)

최소 줄 간격

0.075mm

보드 두께와 구멍 직경의 비율

10:3

안후이 홍신 전자 기술 유한회사는 중국 안후이성 광더 경제개발구 중국 PCB 산업단지에 위치하고 있습니다. 2013년 10월에 설립된 당사 공장은 20,000제곱미터의 면적을 차지하며, 110명의 직원을 고용하고 있으며, 그중 7명 이상의 전문 엔지니어가 15년 이상의 경험을 보유하고 있습니다. 회사의 PCB 제품으로는 1~32층 기판, 고Tg 기판, 두꺼운 동박 기판, 경연성 기판, 고주파 기판, 하이브리드 유전체 적층 기판, 매립 비아 기판, 금속 베이스 기판, 무할로겐 기판이 있습니다. 고정밀 PCB 신속 시제품 제작이 가능하며, 단면 및 양면 기판 대량 주문은 6~7일, 4~8층 기판은 9~20일, 10~16층 기판은 20~25일, 16~32층 기판은 25~45일, HDI 기판은 25일 이내에 납품되며, 양면 시제품은 24시간 이내에 납품 가능합니다. 당사는 글로벌 고객에게 고품질 제품과 전문 서비스를 제공하기 위해 노력하고 있으며, 대량 및 소량 주문을 모두 처리할 수 있는 능력을 갖추고 있습니다. 제품의 표면 처리 공정이 완벽합니다. 기재 유형으로는 FR-1, 22F, CEM-1, CEM-3, FR-4(고Tg, 무할로겐 등), 고주파 기판, 금속 기판이 있습니다. 모든 제품 유형은 ISO9001, ISO14001, ISO45001, IATF16949 국제 품질 경영 시스템 인증과 UL 안전 인증을 통과했습니다. 당사의 판매 네트워크는 내륙 지역에서 동남아시아, 유럽, 미주까지 확장되어 있습니다. 치열한 시장 경쟁 속에서도 당사는 항상 고객으로부터 높은 평가를 받아왔습니다.
