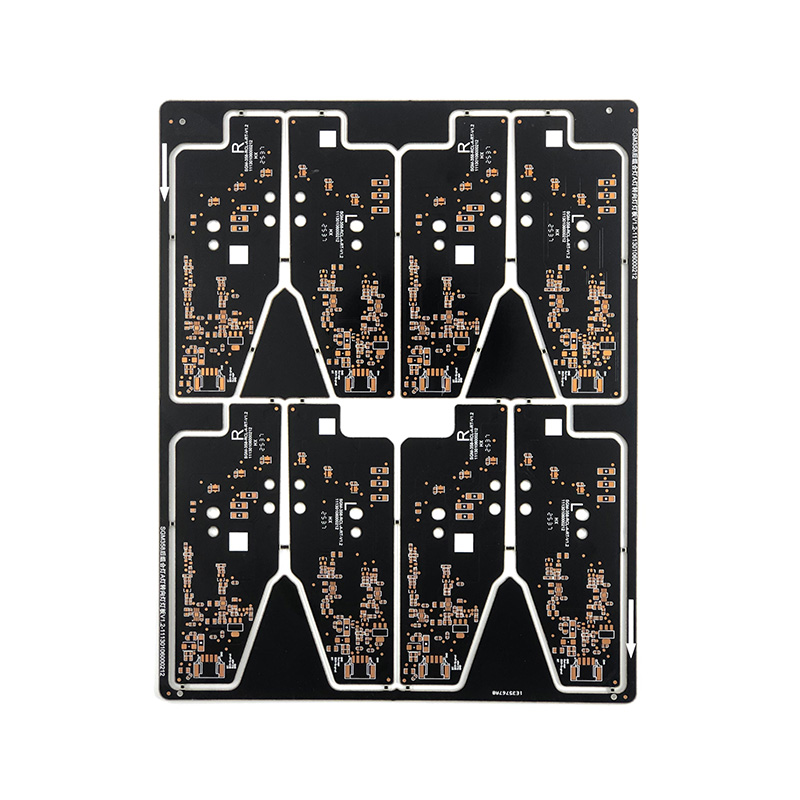

양면 검정색 OSP PCB 보드

무광 검정색 솔더 마스크 층과 균일한 OSP 표면 처리를 갖춘 양면 검정색 OSP PCB 보드: 검정색 층은 라인 은폐를 달성할 뿐만 아니라 반사율도 낮아 정밀 장비의 육안 검사 공정에 적합합니다. OSP 코팅층은 정밀한 두께 조절을 통해 형성되어 치밀한 보호막을 형성합니다. 보드 본체에는 "R/L" 방향 표시, 위치 지정 슬롯 및 공정 분할 모서리가 통합되어 있어 자동화 생산 라인의 고속 장착 및 정밀 절단에 적합합니다. 회로 설계는 0.25mm 마이크로 비아홀과 결합된 2.5mil/2.5mil의 미세한 선폭과 간격을 지원하고 고집적 칩 패키징과 호환되며 동시에 높은 Tg(170℃) FR-4 기판을 사용합니다. 구조, 수율, 비용에 대한 요구사항이 있는 스마트 웨어러블, 휴대용 오디오 장비 회로 등의 핵심 모듈에 적합합니다.

문의하기
  • 사양
  • 홍신 소개
  • 문의하기

소재

FR-4, 알루미늄 기반, 세라믹, 금속, 구리 기반, 고주파수, Rigid-Flex 결합, 할로겐 프리

보드 두께

0.3 - 6mm

구리 두께

0.5온스 - 5온스

레이어 수

1~32층

원산지

안후이, 중국

표면 처리

일반 주석 도금, 무연 주석 도금, OSP, 니켈/금 도금, 블루 테이프, 은도금, 주석 도금

최소 구멍 직경

0.25mm

최소 선폭

3밀(0.075mm)

최소 줄 간격

0.075mm

구멍의 두께 대 직경 비율

10:10

안후이 홍신 전자 기술 유한회사는 중국 안후이성 광더 경제개발구 중국 PCB 산업단지에 위치하고 있습니다. 2013년 10월에 설립된 당사 공장은 20,000제곱미터의 면적을 차지하며, 110명의 직원을 고용하고 있으며, 그중 7명 이상의 전문 엔지니어가 15년 이상의 경험을 보유하고 있습니다. 회사의 PCB 제품으로는 1~32층 기판, 고Tg 기판, 두꺼운 동박 기판, 경연성 기판, 고주파 기판, 하이브리드 유전체 적층 기판, 매립 비아 기판, 금속 베이스 기판, 무할로겐 기판이 있습니다. 고정밀 PCB 신속 시제품 제작이 가능하며, 단면 및 양면 기판 대량 주문은 6~7일, 4~8층 기판은 9~20일, 10~16층 기판은 20~25일, 16~32층 기판은 25~45일, HDI 기판은 25일 이내에 납품되며, 양면 시제품은 24시간 이내에 납품 가능합니다. 당사는 글로벌 고객에게 고품질 제품과 전문 서비스를 제공하기 위해 노력하고 있으며, 대량 및 소량 주문을 모두 처리할 수 있는 능력을 갖추고 있습니다. 제품의 표면 처리 공정이 완벽합니다. 기재 유형으로는 FR-1, 22F, CEM-1, CEM-3, FR-4(고Tg, 무할로겐 등), 고주파 기판, 금속 기판이 있습니다. 모든 제품 유형은 ISO9001, ISO14001, ISO45001, IATF16949 국제 품질 경영 시스템 인증과 UL 안전 인증을 통과했습니다. 당사의 판매 네트워크는 내륙 지역에서 동남아시아, 유럽, 미주까지 확장되어 있습니다. 치열한 시장 경쟁 속에서도 당사는 항상 고객으로부터 높은 평가를 받아왔습니다.
