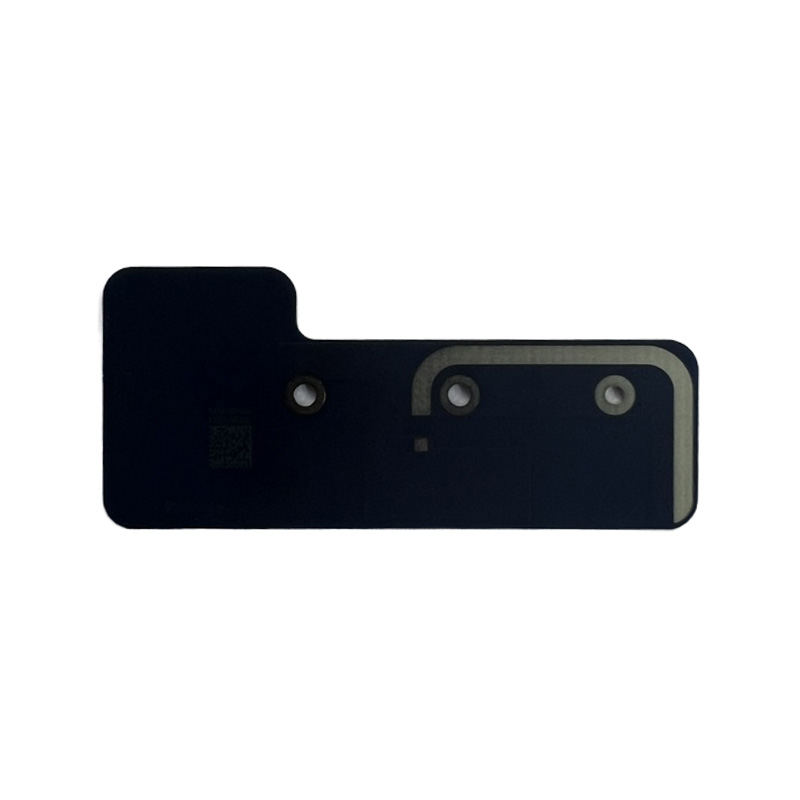

고주파수 PCB는 PTFE 및 세라믹 필러와 같이 유전 상수(Dk) 및 소산 인자(Df)가 낮은 특수 재료를 활용하여 신호 전송 손실 및 대기 시간을 크게 줄여 고주파 신호의 무결성과 안정성을 보장합니다. 우수한 임피던스 제어(공차 ±5%) 및 온도 안정성을 통해 5G 통신 기지국, 밀리미터파 레이더, 위성 통신, 고속 디지털 회로 및 RF 모듈과 같은 고주파 애플리케이션에서 탁월한 성능을 발휘합니다. 고주파 PCB는 초미세 라인 설계(라인 폭/라인 간격 최대 50μm)를 지원하고 탁월한 간섭 방지 성능을 발휘하여 고급 통신 장비, 항공우주 전자 제품 및 자동차 레이더 시스템의 고속, 고정밀 신호 전송을 위한 핵심 부품입니다.
| 재료 | FR-4, 알루미늄, 세라믹, 금속, 구리, 고주파, 리지드 플렉스, 할로겐 프리 |
| 보드 두께 | 0.3-6mm |
| 구리 두께 | 0.5oz-5oz |
| 레이어 | 1-32 |
| 원산지 | 안후이, 중국 |
| 표면 마무리 | 표준 HASL, 무연 HASL, OSP, 침지 니켈/금, 청색 접착제, 침지 은, 침지 주석 |
| 최소 조리개 | 0.25mm |
| 최소 트레이스 폭 | 3밀(0.075mm) |
| 최소 트레이스 간격 | 0.075mm |
| 보드 두께 to aperture ratio | 10:1 |
