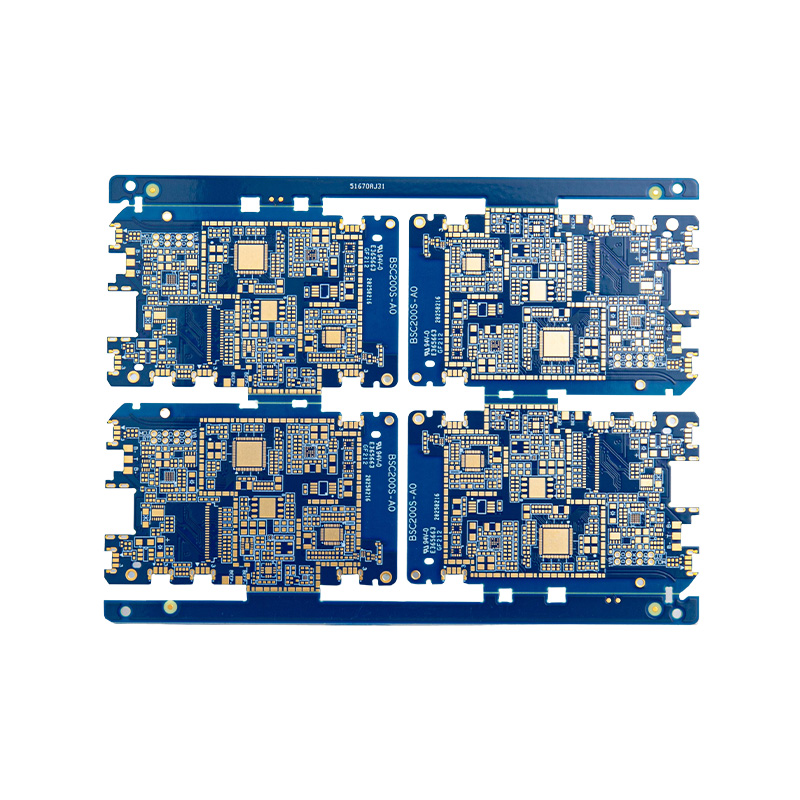

양면 블루 골드 도금 PCB

고채도 블루 솔더 마스크 층과 양면 금도금 기술이 결합된 양면 블루 금도금 보드는 시각적 인식과 제품 차별화 장점을 결합한 독특한 파란색 외관을 가지고 있습니다. 이는 고급 전자 장치의 외관 맞춤 요구 사항에 적합합니다. 금도금 표면은 우수한 전기 전도성, 내산화성 및 내마모성을 갖고 있어 고주파 용접과 장기적으로 안정적인 작동을 보장하고 접촉 저항과 신호 손실을 효과적으로 줄입니다. 양면 회로 레이아웃은 선폭과 간격을 정밀하게 제어하여 간소화된 기능 설계를 지원하며, 표면 실장 및 스루홀 패키징과 호환되어 중소 전력 전자 장치의 회로 요구 사항을 충족합니다. 핵심 장점은 파란색 맞춤형 외관, 금도금의 높은 신뢰성, 양면 레이아웃의 실용적인 적응성에 있습니다. 스마트 웨어러블 기기, 고급 가전 액세서리, 통신 모듈 등에 널리 사용되며, 외관 맞춤화와 실용 성능의 균형을 맞춘 고품질 PCB 솔루션입니다.

문의하기
  • 사양
  • 홍신 소개
  • 문의하기

소재

FR-4, 알루미늄 기반, 세라믹, 금속, 구리 기반, 고주파수, Rigid-Flex 결합, 할로겐 프리

보드 두께

0.3 - 6mm

구리 두께

0.5온스 - 5온스

레이어 수

1~32층

원산지

안후이, 중국

표면 처리

일반 주석 도금, 무연 주석 도금, OSP, 니켈/금 도금, 블루 테이프, 은 도금, 주석 도금

최소 구멍 직경

0.25mm

최소 선폭

3밀(0.075mm)

최소 줄 간격

0.075mm

보드 두께와 구멍 직경의 비율

10:4

안후이 홍신 전자 기술 유한회사는 중국 안후이성 광더 경제개발구 중국 PCB 산업단지에 위치하고 있습니다. 2013년 10월에 설립된 당사 공장은 20,000제곱미터의 면적을 차지하며, 110명의 직원을 고용하고 있으며, 그중 7명 이상의 전문 엔지니어가 15년 이상의 경험을 보유하고 있습니다. 회사의 PCB 제품으로는 1~32층 기판, 고Tg 기판, 두꺼운 동박 기판, 경연성 기판, 고주파 기판, 하이브리드 유전체 적층 기판, 매립 비아 기판, 금속 베이스 기판, 무할로겐 기판이 있습니다. 고정밀 PCB 신속 시제품 제작이 가능하며, 단면 및 양면 기판 대량 주문은 6~7일, 4~8층 기판은 9~20일, 10~16층 기판은 20~25일, 16~32층 기판은 25~45일, HDI 기판은 25일 이내에 납품되며, 양면 시제품은 24시간 이내에 납품 가능합니다. 당사는 글로벌 고객에게 고품질 제품과 전문 서비스를 제공하기 위해 노력하고 있으며, 대량 및 소량 주문을 모두 처리할 수 있는 능력을 갖추고 있습니다. 제품의 표면 처리 공정이 완벽합니다. 기재 유형으로는 FR-1, 22F, CEM-1, CEM-3, FR-4(고Tg, 무할로겐 등), 고주파 기판, 금속 기판이 있습니다. 모든 제품 유형은 ISO9001, ISO14001, ISO45001, IATF16949 국제 품질 경영 시스템 인증과 UL 안전 인증을 통과했습니다. 당사의 판매 네트워크는 내륙 지역에서 동남아시아, 유럽, 미주까지 확장되어 있습니다. 치열한 시장 경쟁 속에서도 당사는 항상 고객으로부터 높은 평가를 받아왔습니다.
