PCB(인쇄 회로 기판)는 전자 부품의 핵심 캐리어입니다. 인쇄 기술을 통해 절연 기판에 전도성 라인을 적층하여 전자 부품 간의 전기적 연결을 구현합니다. 통신, 소비자 가전, 자동차 전자, 의료 장비 등과 같은 분야에서 널리 사용됩니다. 생산 공정에는 설계, 제판, 에칭, 드릴링, 용접 및 기타 링크가 포함되며 높은 정밀도와 배치 특성이 있습니다. PCB의 장점은 고집적도, 강력한 신뢰성, 작은 크기, 저렴한 비용으로 회로 성능과 생산 효율성을 크게 향상시킬 수 있다는 것입니다. 현대 전자기기의 소형화, 지능화를 위한 핵심 기본 부품입니다.
5G 통신, 데이터센터, 광모듈, 라우팅 및 스위칭 장비, 산업용 통신 시스템의 급속한 발전으로 통신 PCB 더 이상 단순한 전기 상호 연결 캐리어가 아닙니다. 결정하는 데 중요한 역할을 합니다. 신호 무결성, 시스템 안정성 및 장기적인 신뢰성 .
통신 PCB는 다음을 포함하여 여러 까다로운 기술 표준을 동시에 충족해야 합니다. 고속, 고주파, 고밀도, 고신뢰성 . 이로 인해 재료 선택, 스택업 설계, 임피던스 제어 및 제조 공정에 대한 요구 사항이 훨씬 더 높아졌습니다.
가전제품이나 일반 산업용 PCB와 비교하여 통신 PCB는 일반적으로 다음과 같은 특성을 가지고 있습니다.
| 기술적 측면 | 핵심 요구사항 |
|---|---|
| 신호 속도 | 고속 및 초고속 신호 전송 지원(Gbps급) |
| 임피던스 제어 | 엄격한 단일 종단 및 차동 임피던스 허용 오차 |
| 재료 성능 | 낮은 유전 상수(Dk) 및 낮은 유전 상수(Df) |
| 레이어 구조 | 다층, HDI 및 매립/블라인드 비아 구조가 일반적입니다. |
| 열 안정성 | Tg가 높고 열충격에 강함 |
| 장기적인 신뢰성 | 연중무휴 연속 작동 환경을 위해 설계됨 |
이러한 기능으로 인해 통신 PCB는 다음 분야에서 널리 사용됩니다.
통신 성능의 안정성은 다음 사항에 크게 좌우됩니다. 기본 재료 시스템 . 실제 응용 분야에서 일반적인 재료 솔루션은 다음과 같습니다.
| 재료 유형 | 일반적인 응용 분야 |
|---|---|
| 높은 Tg FR-4 | 중·고속 통신장비 |
| 저손실 고주파 재료 | RF 및 마이크로파 통신 시스템 |
| 하이브리드 유전체 라미네이트 | 혼합 고속 디지털 및 RF 설계 |
| 금속 기반 보드 | 열 요구 사항이 있는 고전력 통신 모듈 |

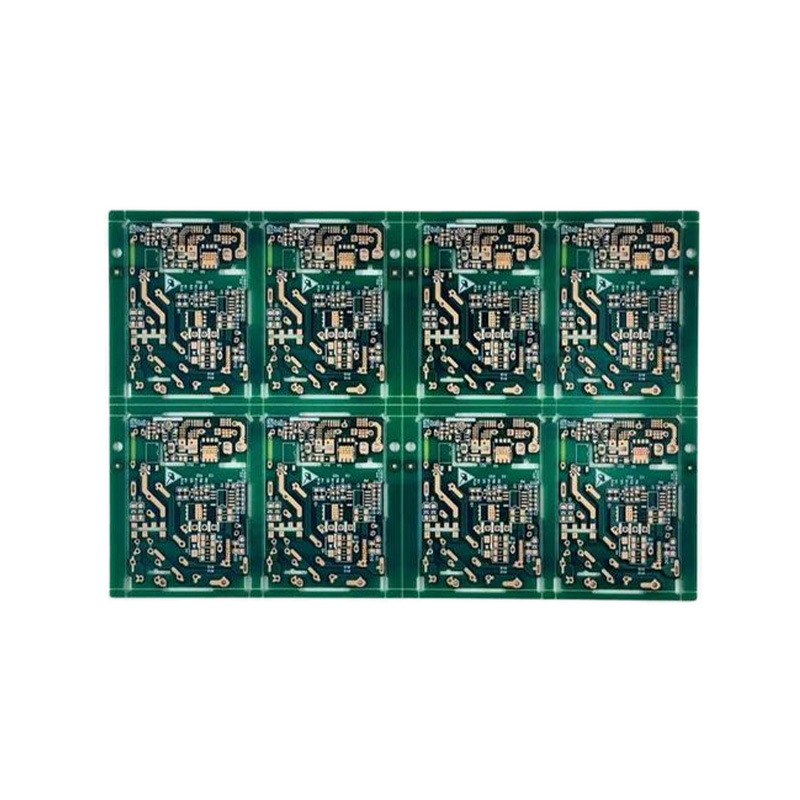

| 할로겐 프리 소재 | 환경 및 안전 규제가 엄격한 시장 |
통신 PCB 제조에 있어서, 재료 안정성 및 배치 일관성 특히 중요합니다. 이는 전문 통신 PCB 제조업체를 구별하는 핵심 기능 중 하나입니다.
1~32 레이어 보드, 고주파 PCB, 리지드 플렉스 보드, 하이브리드 유전체 라미네이트를 포괄적으로 포괄할 뿐만 아니라 빠른 프로토타이핑 및 대량 생산 능력을 갖추고 있습니다. 안휘홍신전자기술유한회사 . R&D부터 양산까지 통신장비 고객을 지원할 수 있는 좋은 위치에 있습니다.
통신 PCB는 일반 PCB 제품보다 훨씬 더 높은 제조 표준을 요구하며, 이는 주로 다음과 같습니다.
다층, 고주파 및 HDI PCB 생산 분야에서 성숙한 역량을 갖춘 제조업체만이 통신 PCB 프로젝트에 안정적인 성능을 지속적으로 제공할 수 있습니다.
| 품목 | 공통 범위 |
|---|---|
| 레이어 수 | 4~32개 레이어 |
| 보드 두께 | 0.4~3.2mm |
| 구리 두께 | 1~6온스(맞춤형) |
| 임피던스 공차 | ±5% 이하 |
| 표면 마감 | ENIG, OSP, Immersion Tin, Immersion Silver 등 |
| 인증 | ISO, IATF, UL 및 기타 국제 표준 |
반드시 그런 것은 아닙니다. 선택은 신호 주파수, 전송 거리 및 시스템 설계에 따라 달라집니다. 많은 고속 디지털 통신 애플리케이션은 성능과 비용의 균형을 맞추기 위해 여전히 높은 Tg FR-4 또는 하이브리드 스택업을 사용할 수 있습니다.
리드타임은 레이어 수와 프로세스 복잡성에 따라 다릅니다. 성숙한 생산 시스템을 갖춘 제조업체는 프로토타입 및 중소 규모 배치에 대한 빠른 처리 시간을 제공하여 고객이 개발 주기를 단축할 수 있도록 돕습니다.
고속 신호는 임피던스 변화에 매우 민감합니다. 임피던스 제어가 불량하면 신호 반사, 혼선, 아이 다이어그램 저하가 발생하여 통신 품질과 시스템 안정성에 직접적인 영향을 미칠 수 있습니다.
예. 통신 장비 개발에는 여러 번의 설계 반복이 필요한 경우가 많습니다. 고정밀 신속한 프로토타이핑과 확장 가능한 대량 생산을 지원하는 제조업체는 상당한 이점을 제공합니다.
통신 기술이 계속해서 발전함에 따라 더 빠른 속도, 더 높은 주파수, 더 높은 통합 , 통신 PCB는 시스템 성능의 근본적인 보장이 되었습니다.
자재 시스템 및 프로세스 역량부터 품질 인증 및 납품 안정성에 이르기까지 검증된 통신 PCB 경험을 갖춘 제조업체를 선택하면 프로젝트 위험을 크게 줄이고 전반적인 제품 경쟁력을 향상시킬 수 있습니다.
당신이 찾고 있다면 안정적이고 확장 가능하며 통신 중심의 PCB 솔루션 , 전문 통신 PCB 제조업체와 협력하는 것은 전략적 선택입니다.
